Cephe Kaplama Sistemi Temini: RFQ Dokümanlarına Eklenecek Temel Parametreler

Tam bir fiyat teklifi talebi olmadan bir cephe kaplama sistemi tedarikçisini kısa listeye almak, cephe tedarikinde en pahalı kısayoldur. Kıyıdaki bir ticari projede, bir müteahhit, doğal taş kaplama braketleri için neredeyse aynı olan üç teklifi karşılaştırdı ve en düşük fiyatı seçti; parçalar yapısal çizimlerde 304 paslanmaz kalite yerine çinko kaplı çelikle geldi ve altı yıl içinde pas lekeleri ortaya çıktı. Dökme ankraj kanalları, kaplama destek braketleri, alttan kesilmiş ankrajlar ve prefabrik beton sabitleme aksesuarları üreticisi olan Jiangsu Aozheng Metal Products Co., Ltd., bir RFQ'da teknik parametreler atlandığında bu modelin tekrarlandığını görüyor. Bu makale, yük değerlerinden malzeme derecelerine, ayar toleranslarından belge gereksinimlerine kadar her cephe kaplama sistemi RFQ'suna ait ölçüm noktalarını tanımlar.

RFQ, Proje Gereksinimlerini Tedarikçi Yükümlülüklerine Dönüştürür

RFQ, bir kaplama paketinin teknik sözleşme temelidir. Atladığınız her parametre, tedarikçinizin genellikle daha düşük üretim maliyeti yönünde sizin için vereceği bir karardır.

Üretim departmanları yalnızca teklif belgesinde tanımlananları üretebilir. RFQ'da paslanmaz çelik kalitesi belirtilmemişse tedarikçi, binanın ihtiyaç duyduğu kaliteyi değil, siparişi kazanan kaliteyi fiyatlandıracaktır. Aynı mantık braket geometrisi, kaplama kalınlığı, test raporları ve paketleme için de geçerlidir.

• Yapısal yükler ve gerekli dirençler
• Malzeme kalitesi ve yüzey koruma sistemi
• Geometri, ayar aralığı ve arayüz boyutları
• Yüzey durumu ve kurulum yöntemi
• Dokümantasyon, test ve izlenebilirlik yükümlülükleri

Yapısal ve Yük Parametreleri

Yük değerleri ağır, standart gibi nitel açıklamalar olarak değil, birimli rakamlarla yazılmalıdır. Teklif talebi hangi direncin talep edildiğini belirtmelidir: karakteristik güç veya tasarım direnci ve hangi güvenlik faktörü altında.

Ölü yük, panel ağırlığının tamamını, braketin kendi ağırlığını ve kaplamanın arkasındaki her türlü yalıtım birikimini içerir. Genellikle yüksek katlı cephelerde hakim yük olan rüzgar yükü, her cephe bölgesi için kilopaskal cinsinden basınç veya emme olarak verilmelidir. Sismik ve termal hareket gereksinimleri, destek sisteminin oluklu deliklere mi yoksa kayar bağlantılara mı ihtiyaç duyacağına karar verir. Çoğunlukla L/200 gibi açıklığın kesri olarak ifade edilen sapma sınırları, panel bağlantı geometrisini korur.

Kaplama Sistemleri için Paslanmaz Çelik Ayarlanabilir L Köşebent AISI 304 veya 316L'de mevcut, 12 kN'ye kadar yük derecesine sahip, havalandırmalı cepheler için hassas şekilde tasarlanmış 3 eksenli ayarlanabilir braket, alt tabaka düzensizliklerini ve termal hareketi telafi eder. Ürünü Görüntüle →

Malzeme Sınıfı ve Yüzey Koruması

Malzeme kalitesi bir dayanıklılık taahhüdüdür. Bu kararın RFQ aşaması sonrasına ertelenmesi neredeyse ikameyi garanti eder, çünkü fiyat baskısı tedarikçiyi hala yazılı kelimeleri karşılayan en ucuz alaşıma veya kaplamaya doğru iter.

304 ve 316 kalite paslanmaz çelik, cephe kaplama braketleri ve ankraj kanalları için en yaygın iki seçenektir. 316. Sınıf, klorür direncini artıran ve onu kıyı ve buz çözücü tuz ortamları için varsayılan haline getiren molibden ekler. Sıcak daldırma galvanizli (HDG) çelik, tipik olarak 70 ila 85 mikrometrelik bir çinko kaplama taşır ve endüstriyel veya düşük nemli iç projelere uygundur. Çinko kaplı elektro-galvanizli parçalar esas olarak iç mekan veya geçici olarak korunan koşullar için tasarlanmıştır ve cephe nem döngülerinde hızla paslanır.

Zarf ihale edilmeden önce malzeme seçimi maruziyet bölgesine göre kontrol edilmelidir. Pratik paslanmaz çelik kaplama braketlerini seçme rehberi Maruz kalma koşullarını derece kararlarına ve yük kontrollerine dönüştürür.

Geometri, Ayar Aralığı ve Arayüz Boyutları

Geometri, bir braketin monte edilip edilemeyeceğine karar verir. Ayar aralığı sahada hizalanıp hizalanamayacağına karar verir.

Panel kalınlığı desteğin yuva genişliğini veya çentik derinliğini kontrol eder. 20 ila 30 milimetre arası doğal taş paneller, 10 ila 18 milimetre arası seramik karolar ve 3 ila 6 milimetre arası alüminyum kompozit panellerin her biri farklı bir kavrama aralığına ihtiyaç duyar. RFQ'da ayrıca braket bacak uzunluğunu, yuva aralığını ve dişli parçaların seçilen ankraj kanalı veya T-cıvatası ile uyumluluğu da belirtilmelidir. Dökme konumları hiçbir zaman mükemmel değildir, bu nedenle hem dikey hem de yatay eksenlerde gerekli ayar aralığını milimetre cinsinden belirtin ve braketin bunu yarıklı deliklerden mi yoksa dişli ekleme parçalarından mı sağladığını doğrulayın.

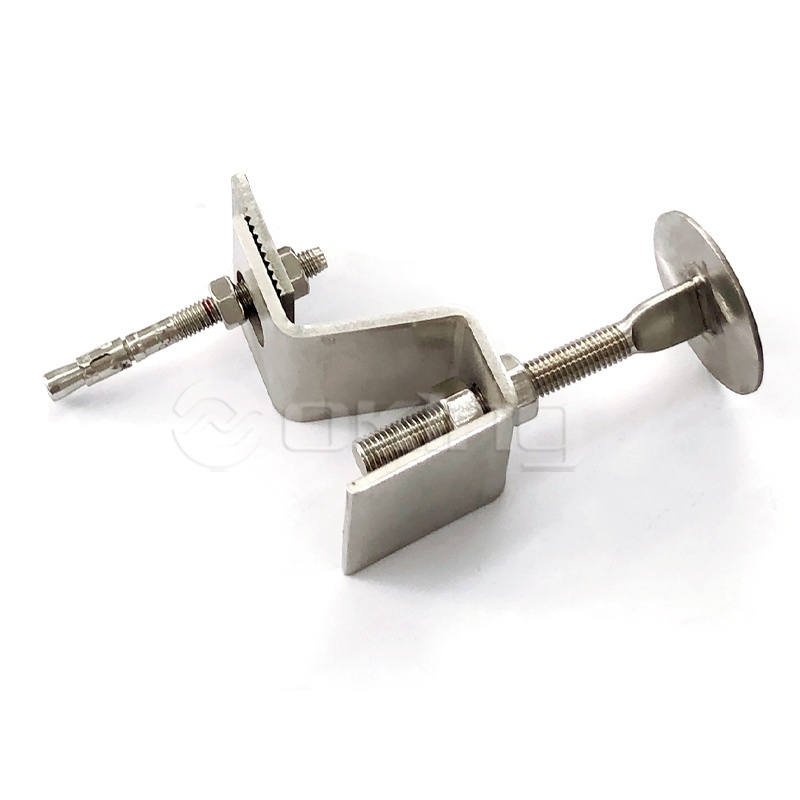

Taş Giydirme Cephe Sistemleri için Paslanmaz Çelik Z Ankraj Birbirine kenetlenen Z şeklindeki braketler, rüzgar yüklerine ve sismik kuvvetlere dayanıklı olarak taş ve kiremit kaplama için güvenli bağlantı sağlar. Sahada ayarlama gerektiren düz olmayan yüzeyler için uygundur. Ürünü Görüntüle →

Yüzey Durumu ve Kurulum Yöntemi

Dökme ve sonradan monte edilen sabitleme sistemleri farklı yapısal sorulara yanıt verir. Teklif talebi, tasarımın hangi sistemi varsaydığını belirtmelidir, çünkü birinin diğeriyle değiştirilmesi yük davranışını, kenar mesafelerini ve kurulum sırasını değiştirir.

Dökme ankraj kanalları dökmeden önce betona gömülür ve ağır taş, pişmiş toprak ve prefabrik beton cepheler için tercih edilen çözümdür. Sonradan takılan genişletme, alttan kesme ve kimyasal dübeller daha sonra eklenir; alttan kesme ankrajlar çatlaklı beton ve sismik alanlar için olağan seçimdir. RFQ'da beton mukavemet sınıfı (örneğin C25/30), eleman kalınlığı, kenar ve aralık mesafeleri ve çatlaklı veya çatlaksız beton için gerekli performans kategorisi belirtilmelidir.

• Beton kalitesi ve minimum eleman kalınlığı
• Kenar mesafesi ve ankraj aralığı
• Çatlaklı veya çatlaksız beton sınıflandırması
• Delme yöntemi ve izin verilen ekipman
• Yangın veya sismik performans kategorisi

Sıcak Daldırma Galvanizli Dökme Ankraj Kanalı Ağır cepheler için gömülü kanal, çeşitli boyut ve yük değerlerine sahip sıcak haddelenmiş ve soğuk haddelenmiş profillerde mevcuttur. Çatlaklı beton ve deprem bölgelerine uygun, ayarlanabilir ankraj sağlar. Ürünü Görüntüle →

Kanal seçimi profil tipine, malzemeye ve sabitleme geometrisine bağlıdır. Rehberlik cast-in bağlantı kanalı nasıl seçilir sıcak haddelenmiş ve soğuk haddelenmiş arasındaki farkları ve Teklif Talebinize ait seçim kriterlerini kapsar.

Uyumluluk, Dokümantasyon ve Teslimat Gereksinimleri

Malzeme sertifikaları ve test raporları olmayan teklif, teklif değil fiyattır. Teklif talebi, ürünün teklif edildiği gibi davranacağını kanıtlayan belgeleri listelemeli ve teslimatını kabul koşulu haline getirmelidir.

İzlenebilirlik, teslim edilen partiyi üretim tarihi ve malzeme geçmişine bağlar. Bu olmadan, arızalı bir ankraj, cephe hala hizmetteyken tespit edilemez veya incelenemez.

1. Braket veya kanalda kullanılan her kalite için malzeme sertifikaları
2. Tanımlanmış güvenlik faktörlerini içeren yük testi veya statik hesaplama raporu
3. Belirtilen toleransları doğrulayan boyutsal inceleme raporu
4. Kaplama kalınlığı veya yüzey işleminin doğrulanması
5. İhracat teslimatı için paketleme, işaretleme ve incoterms

Eksiksiz bir RFQ, bir cephe projesindeki en ucuz kalite kontrol aracıdır. Mimari bir fikri uygulanabilir tedarikçi yükümlülüklerine dönüştürür ve çoğu kaplama hatasına neden olan malzeme ve geometri değişikliklerini önler.

Cephe Kaplama Sistemi Temini Hakkında Sıkça Sorulan Sorular

Cephe kaplama RFQ'larında çoğunlukla hangi parametreler eksik?

Malzeme kalitesi ve ayar toleransı en yaygın iki ihmaldir. Birçok RFQ, bir braket tipini belirtir ancak paslanmaz çelik kalitesini veya izin verilen yerinde ayarlama aralığını belirtmez; böylece tedarikçiler, yapıya uygun parçalar yerine yapımı daha ucuz olan parçaları teklif etmekte özgür kalır.

Teklif talebi her kaplama braketi için bir paslanmaz çelik kalitesi belirtmeli midir?

Her braketin tanımlanmış bir malzeme kararına ihtiyacı vardır, ancak cevap her zaman paslanmaz çelik değildir. Sıcak daldırma galvanizli braketler kuru iç hava koşullarında teknik olarak yeterli olabilirken kıyı ve endüstriyel cepheler normalde 304 veya 316 paslanmaz gerektirir. Tüm tekliflerin aynı temelde karşılaştırılabilmesi için RFQ'da notun açıkça belirtilmesi gerekir.

Alıcı, tedarikçinin sağladığı yük verilerini nasıl doğrulayabilir?

Belirtilen değerlerin esasını isteyin. Güvenilir bir RFQ yanıtı, bir test raporunu, bir hesaplama notunu veya ürünün test edildiği standardı içerir ve karakteristik değerleri tasarım direncinden açıkça ayırır. Tedarikçinin bu kanıtı sağlayamaması durumunda teklif edilen yük değerini doğrulanmamış olarak değerlendirin.

Yerleşik bağlantı kanallarına yönelik bir RFQ neleri içermelidir?

Profil tipi (sıcak haddelenmiş veya soğuk haddelenmiş), malzeme kalitesi, kanal uzunluğu, ankraj detayı, uyumlu T-cıvata boyutu, yük yönü ve kenar mesafeleri, beton mukavemet sınıfı ve korozyon koruması. Bu parametreler birlikte kanalın tasarımın beklediği dirençle kurulup kurulamayacağını ve sabitlenip sabitlenemeyeceğini belirler.
