Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı
Soğuk Hadde Ankraj Kanalı

Soğuk Hadde Ankraj Kanalı

Soğuk Hadde Ankraj Kanalı, soğuk bükme işlemiyle işlenmiş, benzersiz şekli ve performansı olan bir çelik üründür. Hammadde olarak yüksek kaliteli karbon yapısal çelik kullanın. Soğuk şekillendirilmiş ankraj kanalı çeliği esas olarak binalarda, köprülerde, tünellerde ve diğer projelerde yapısal destek ve sabitleme için kullanılır. Yükleri etkili bir şekilde dağıtma ve aktarma yeteneği ile karakterize edilir. Soğuk bükme işlemi, ürün yüzeyinin pürüzsüz, boyut olarak hassas ve kurulumu ve bağlantısı kolay olmasını sağlar. Soğuk şekillendirilmiş ankraj kanalı çeliği aynı zamanda iyi bir korozyon direncine ve dayanıklılığa sahiptir. Çeşitli büyük ölçekli mühendislik projelerinde yaygın olarak kullanılmaktadır.
Teklif alın
Öncesi：Soğuk Rulo DökümSonraki：Sonraki ürün yok
  • parametre
  • Bize Ulaşın
  • Tanımbenama değerleri
    Profil
    72/48
    72/49
    55/42
    52/34
    54/33
    50/30P
    49/30
    40/22P
    40/25
    38/17
    HTA-ÇE 28/15
    Tür
    sıcak saaddelenmiş
    soğuk saaddelenmiş
    sıcak saaddelenmiş
    sıcak saaddelenmiş
    soğuk saaddelenmiş
    sıcak saaddelenmiş
    soğuk saaddelenmiş
    sıcak saaddelenmiş
    soğuk saaddelenmiş
    soğuk saaddelenmiş
    soğuk saaddelenmiş
    Geometri
    HALFEN Kanalları HTA-CE
    Not: h montaj senüksekliğine dikkat edin kurum
    Malzeme
    Çelik
    A4
    HCR
    Cıvatalar
    72/48
    72/48
    50/30
    50/30
    50/30
    50/30
    50/30
    40/22
    40/22
    38/17
    HS 28/15
    Konular
    M20 - M30
    M20 - M30
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M16
    M10 - M16
    M10 - M16
    M6 - M12
    S SIb [mm]
    129
    129
    109
    88
    88
    98
    81
    79
    65
    52
    42
    Profil load capacity
    N Rd,s,ben [kN]
    55.6
    55.6
    44.4
    		36.1 30.6 21.7 17.2 19.4 11.1 10.0 5.0
    V Rd,s,ben [kN] 72.2 57.8 39.7 22.4
    M Rd,s,esnek
    [Nm]     		Çelik 7472 - 5606 2933 2595 2437 1455 1208 956 504 276
    NR 7630 7493 - 2996 2595 2743 1485 1358 931 516 282
    Geometri
    h kurum [mm]①② (191) (193) 182 (185) 162 (164) 161 (164) 112 (161) 103 (101) 97 (154) 89 (89) 81 (82) 50 (79)
    b ch [mm] 72 72 54.5 52.5 54 49 50 39.5 40 38 28.0
    h ch [mm] 48.5 49 42 33.5 33 30 30 23 25 17.5 15.25
    l y
    [mm 4 ]     		Çelik 349721 293579 187464 93262 72079 52575 41827 19859 20570 8547 4060
    NR 19859 19097
    h ef [mm] 179 179 175 155 155 106 94 91 79 76 45
    C dk. [mm] 150 150 100 100 100 75 75 50 50 50 40

    Soğuk rulo ankraj kanalı, yerinde dökme beton yapılarda güvenilir, ayarlanabilir bir bağlantı noktası sağlamak üzere tasarlanmış, soğuk şekillendirilmiş bir yapısal C kanalıdır. Hassas bir soğuk haddeleme işlemiyle yapısal karbon çeliği veya paslanmaz çelikten üretilen bu kanallar, dökme aşamasında beton elemanların içine gömülür. İç geometri, özel T-cıvataların yerleştirilmesine olanak tanıyarak MEP (Mekanik, Elektrik, Sıhhi Tesisat) sistemlerinin, giydirme duvarların ve endüstriyel ekipmanların beton alt tabakaya delik açmaya veya kaynak yapmaya gerek kalmadan uzunlamasına ayarlanabilirliğini ve güvenli bir şekilde sabitlenmesini sağlar.

    Temel Avantajlar

    • Yapısal Bütünlük: Soğuk haddeleme işlemi çeliğin akma mukavemetini arttırır, statik ve dinamik gerilim için tutarlı yük taşıma kapasitesi sağlar.
    • Ayarlanabilir Konumlandırma: Sürekli yuva tasarımı, T-cıvataların kayar şekilde ayarlanmasına olanak tanır, inşaat toleranslarına uyum sağlar ve saha düzeyinde hizalamayı basitleştirir.
    • Tahribatsız Kurulum: Kanal, sonradan takılan genleşme ankrajlarına olan ihtiyacı ortadan kaldırarak donatı çubuklarının (inşaat demiri) hasar görmesini önler ve betonun yapısal tasarımını korur.
    • Zaman Verimliliği: Önceden monte edilen kanallar, betonun belirlenen dayanıma ulaşmasından hemen sonra kullanıma hazır bağlantı noktaları sağlayarak şantiyedeki işçilik gereksinimlerini azaltır.

    Teknik Özellikler ve Özellikler

    Üretimde, standart T-cıvata sistemleriyle uyumluluğu sağlamak için sıkı boyut toleransları izlenmektedir. Fiziksel özellikler aşağıdaki tabloda özetlenmiştir:

    Mülkiyet Şartname Detayı
    Malzeme Sınıfı Q235B Karbon Çelik, SS304 veya SS316 Paslanmaz Çelik
    Kaplama Seçenekleri Sıcak Daldırma Galvanizleme (HDG) veya Çinko Pul Kaplama
    Üretim Süreci Hassas Soğuk Haddeleme ve Otomatik Ankraj Kaynağı
    Minimum Kaplama Kalınlığı 50-80 mikron (HDG çeşitleri için)
    İç Profil Tırtıklı veya Pürüzsüz C Kanalı geometrisi

    Uygulama Senaryoları

    • Giydirme Cephe Sistemleri: Alüminyum veya cam cephe braketlerinin beton levhaların kenarına sabitlenmesi.
    • Altyapı Projeleri: Tünellerde ve köprülerde şebeke borularının, kablo kanallarının ve drenaj sistemlerinin sabitlenmesi.
    • Asansör Kurulumu: Kılavuz ray braketlerinin beton asansör boşluklarına sabitlenmesi.
    • Endüstriyel Tesisler: Üretim tesislerinde havai konveyör raylarının ve ağır makinelerin desteklenmesi.

    Kurulum ve Güvenlik Yönergeleri

    • Yerleştirme: Betonun kanal yuvasına sızmasını önlemek için kanalın kalıp yüzeyiyle aynı hizada olduğundan emin olun.

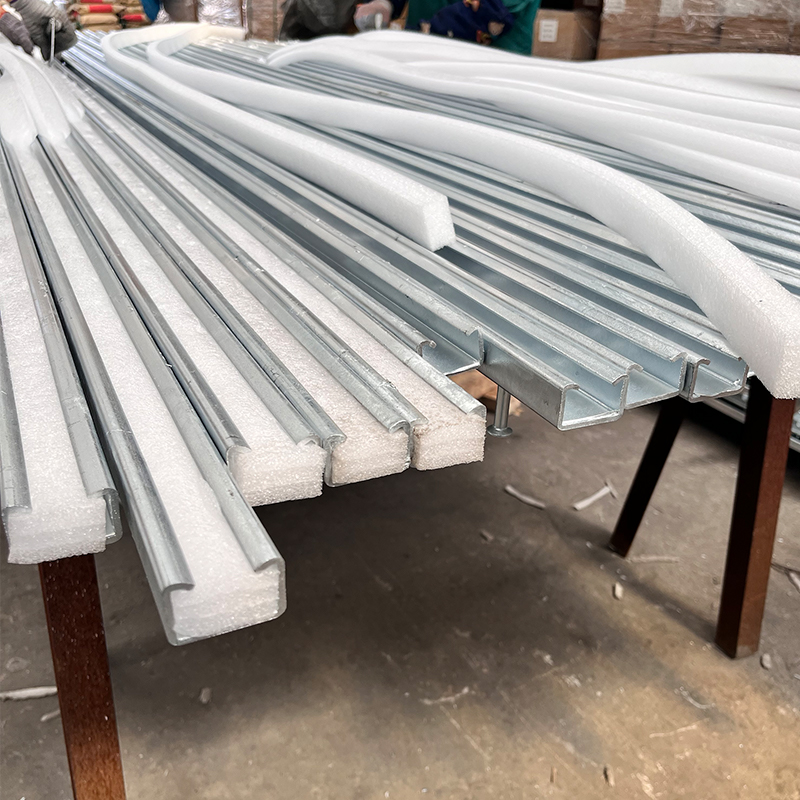

    • Köpük Dolgunun Çıkarılması: Beton kürlendikten ve kalıp söküldükten sonra, T-cıvataları takmadan önce iç polietilen köpük dolguyu temizleyin.
    • Tork Uyumluluğu: Diş sıyrılmasını önlemek için T cıvatalarını belirli cıvata çapına (örn. M10, M12, M16) yönelik belirtilen tork değerlerine göre sıkın.
    • Kenar Mesafesi: Betonun kırılmasını önlemek için yapısal mühendislik çizimlerinde belirtilen minimum kenar mesafesi gereksinimlerine uyun.

    Depolama ve Taşıma

    Yüzey oksidasyonunu önlemek için soğuk rulo ankraj kanallarını kuru, havalandırılmış bir ortamda saklayın. Sıcak daldırma galvanizli karbon çeliği ürünler için depolama sırasında asidik veya aşındırıcı kimyasallarla doğrudan temastan kaçının. Düzlüğü korumak ve kanal dudaklarının deformasyonunu önlemek için demetler ahşap destek kullanılarak yerden yüksekte tutulmalıdır.
