Büyük Panel İçin Alttan Kesilmiş Ankraj Sistemi Çözümü

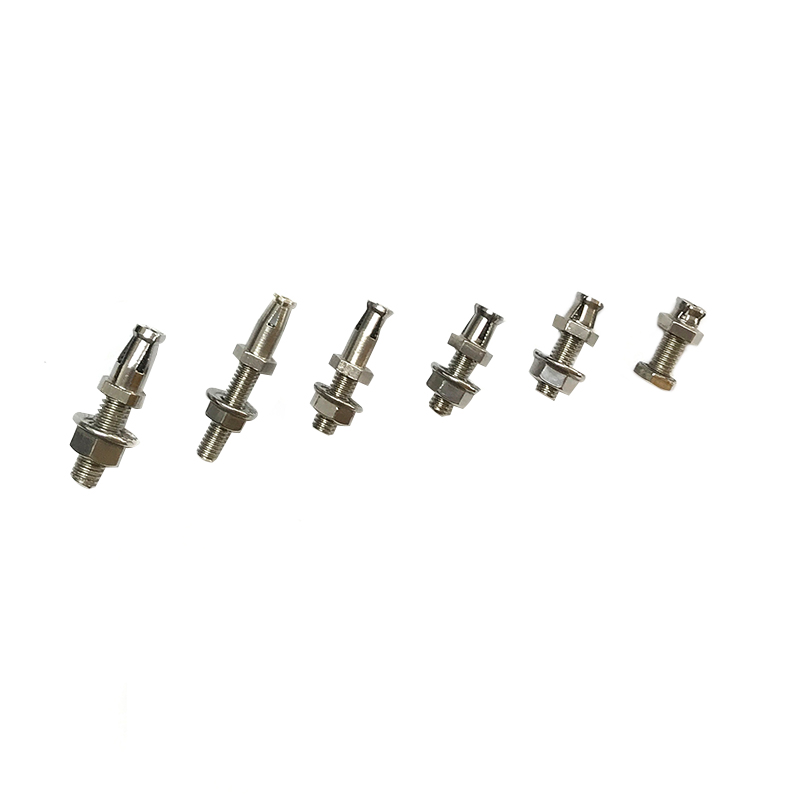

Sökülebilir döner arka cıvata ankraj malzemesi, taş malzemenin ve seramik plakanın farklı kalınlıklarına ve sertliğine göre yüksek kaliteli paslanmaz çelik malzeme işleminden yapılmış yeni bir perde duvar türüdür, arka cıvatanın farklı özellikleri malzeme perde duvar tasarımının ihtiyaçlarını karşılayabilir. Ürün Açıklaması Cevher devinimi standart sırt ve sınırlı tip sırt olmak üzere ikiye ayrılır. Standart arka cıvata, arkadan cıvatalı bir mahfaza, vida ve flanş somunundan oluşur. Limit tipi arka cıvata, arka cıvata muhafazası ve altıgen başlı vidadan oluşur. 304 (A2) ve 316 (A4) paslanmaz çelikten yüksek kalitede üretilmiştir.

Teklif alın

◈

Alttan Kesilmiş Ankraj Sistemi, geniş formatlı taş, seramik ve kompozit panellerin bina alt yapılarına sabitlenmesi için özel olarak tasarlanmış, yüksek performanslı bir mekanik sabitleme çözümüdür. Sistem, sondaj deliğinin tabanında, içine özel olarak tasarlanmış bir ankrajın mekanik olarak kilitlendiği konik bir boşluk oluşturan alttan kesme delme tekniğini kullanır. Bu pozitif mekanik kilitleme, geleneksel genişleme veya yapışkan ankrajları aşan olağanüstü çekilme direnci sağlar. Ankraj, dişli bir saplamadan, genişleme yaprakları olan bir manşondan ve yaprakları alttan kesilmiş boşluğa doğru genişleten bir yerleştirme aletinden oluşur. Sistem, 20 mm'den 60 mm'ye kadar panel kalınlıklarına uygundur ve bağlantı noktası başına 500 kg'a kadar panel ağırlıklarını destekler. AISI 304 ve 316L paslanmaz çelik kalitelerinde mevcut olan alttan kesme ankraj sistemi, yüksek katlı cepheler, havaalanı terminalleri ve panel güvenliğinin kritik olduğu anıtsal yapılar dahil olmak üzere hem iç hem de dış uygulamalarda güvenilir performans sunar.

◪

Alttan Kesilmiş Ankraj Sistemi

Konik kilitleme · 20-50 kN yük

Temel avantajlar

Pozitif mekanik kilitleme

Alttan kesme geometrisi, 50 kN'a kadar çekme kuvvetlerine direnen, forma uygun bir bağlantı oluşturur. Genişleme yaprakları konik boşluğa kilitlenerek yükü panel kalınlığı boyunca eşit şekilde dağıtır.

Kenar gerilimi konsantrasyonu yok

Alttan kesme delme işlemi panel kenar bütünlüğünü korur. Radyal basınç uygulayan genleşme ankrajlarının aksine, alttan kesme ankrajları yalnızca eksenel yük uygulayarak kırılgan malzemelerde kenar çatlamasını önler.

Sismik ve dinamik yük direnci

Pozitif kilitleme mekanizması döngüsel yükleme koşullarında kavramayı korur. Deprem bölgelerinde kullanım için ICC-ES AC193'e göre sismik testlerle doğrulanmıştır.

Korozyona dayanıklı malzemeler

AISI 316L paslanmaz çelik çeşidi kıyı ve agresif ortamlarda koruma sağlar. Ankraj sistemi maksimum dayanıklılık için tamamen pasifleştirilmiştir.

Ayarlanabilir kurulum derinliği

Hassas derinlik kontrolü, tüm panel noktalarında tutarlı ankraj yerleşimi sağlar. Ayarlama aletindeki entegre derinlik durdurma özelliği operatör hatasını ortadan kaldırır.

Hızlı kurulum döngüsü

Tek adımlı sertleştirme işlemi, çok bileşenli yapıştırma sistemlerine kıyasla montaj süresini azaltır. Yüklemeden önce kürleşme süresi gerekmez.

Sistem özellikleri

Çapa boyutu aralığı M6 · M8 · M10 · M12 · M16 Diş çapı

Panel kalınlığı 20 mm · 25 mm · 30 mm · 40 mm · 50 mm · 60 mm Özel derinlikler mevcut

Dışarıya çekilme kapasitesi 12 kN · 20 kN · 32 kN · 45 kN · 55 kN Çapa başına, taşa bağlı

Malzeme kalitesi AISI 304 · AISI 316L · Dubleks 2205 ASTM A240 / EN 10088

Alttan kesme çapı 1,4x ila 1,8x delik çapı Konik geometri

Torkun ayarlanması 15-45 Nm (boyuta bağlı) Kalibre edilmiş ayar aracı

Uygulama senaryoları

◫

Büyük panel uygulamaları

Taş · Seramik · Kompozit

01 1200 x 2400 mm'ye kadar geniş formatlı granit veya mermer panelli yüksek bina cepheleri

02 Yolcu güvenliği için sismik ankraj gerektiren havaalanı terminal duvarları ve kolonları

03 Bakım için panelin sökülmesinin tahribatsız olması gereken müze ve galeri kurulumları

04 Panel ankrajlarının sıcaklık döngüsüne dayanması gereken endüstriyel soğuk hava depoları ve gıda işleme tesisleri

05 Titreşim direncinin ve uzun vadeli dayanıklılığın çok önemli olduğu köprü ve tünel kaplamaları

Kurulum ve kalite notları

◈

Sondaj gereksinimleri Derinlik durduruculu elmas karotlu matkap kullanın. Delik çapı toleransı ±0,2 mm. Alttan kesme aleti panel yüzeyine dik olmalıdır. Maksimum sapma 1°.

◈

Çapa ayarı doğrulaması Alet üzerindeki inceleme penceresinden ayar derinliğini görsel olarak kontrol edin. Kurulu ankrajların %5'inde çekme testi. Test edilen panel başına minimum 2 ankraj.

◈

Kenar mesafesi gereksinimleri M8 ankrajlar için minimum kenar mesafesi 50 mm, M12 ankrajlar için 70 mm. Yüksek gerilime maruz kalan panel kenarları için 100 mm'ye artırın.

◈

Kalite belgeleri Her ankraj partisi EN 10204 Tip 3.1 malzeme sertifikasını içerir. Proje kalite planına göre kaydedilecek kurulum torku ve çekme verileri.

Sık sorulan sorular

Alttan kesme ankrajının standart genleşme ankrajlarından farkı nedir?

Standart genleşme ankrajları delik duvarına uygulanan radyal basınca dayanır ve bu da kırılgan taş malzemelerde çatlamaya neden olabilir. Alttan kesilmiş ankrajlar, önceden oluşturulmuş konik bir boşluğa doğru genişleyerek mekanik bir kilit oluşturur. Bu, yükü genişleme yerine sıkıştırma yoluyla dağıtır, kenar gerilimini azaltır ve daha yüksek çekilme direnci sağlar. Alttan kesme sistemi ayrıca kapasite kaybı olmadan daha yakın kenar mesafelerine ve birden fazla yeniden kuruluma olanak tanır.

Bu sistemle hangi panel kalınlıkları ve malzemeler uyumludur?

Sistem 20 mm'den 60 mm'ye kadar panel kalınlıklarına uygundur. Uyumlu malzemeler arasında doğal taş (granit, mermer, kireçtaşı, kumtaşı), işlenmiş taş, porselen karolar, seramik paneller ve fiber-çimento levhalar bulunur. Daha ince paneller (10-20 mm) için çapı küçültülmüş ankraj serisi mevcuttur. Jiangsu Aozheng Metal Products Co., Ltd., her panel tipi ve kalınlığı için ankraj performansını doğrulamak amacıyla malzemeye özel testler sağlar.

Geniş formatlı panellerin yük kapasitesi nedir?

Alttan kesme ankraj sistemi, panel malzemesi ve kalınlığına bağlı olarak 12 kN (M6) ile 55 kN (M16) arasında değişen çekme kapasiteleri sağlar. Tipik bir 1200 x 2400 x 30 mm granit panel (yaklaşık 200 kg) için köşelerdeki dört M10 ankraj, 4,0'ın üzerinde güvenlik faktörüyle 80 kN'yi aşan toplam kapasite sağlar. Jiangsu Aozheng Metal Products Co., Ltd. her proje spesifikasyonu için yapısal hesaplamalar ve yük sertifikaları sağlar.

Bu sistemin sismik performansı nasıl doğrulanıyor?

Alttan kesme ankraj sistemi sismik uygulamalar için ICC-ES AC193 ve AC308'e göre test edilmiştir. Testler, simüle edilmiş deprem koşulları altında döngüsel yükleme, yorulma testi ve yer değiştirme ölçümünü içerir. Pozitif mekanik kilitleme, gevşemeden birden fazla döngü boyunca tutuşu korur. Jiangsu Aozheng Metal Products Co., Ltd. deprem bölgelerindeki projeler için sismik test raporları ve tasarım desteği sağlamaktadır.

Sistem kıyı veya aşındırıcı ortamlarda kullanılabilir mi?

Evet. Alttan kesme ankraj sistemi, kıyı ve deniz ortamları için AISI 316L paslanmaz çelikten (molibden içerikli) mevcuttur. 316L çeşidi, klorür kaynaklı çukurlaşma ve çatlak korozyonuna karşı koruma sağlar. Aşırı ortamlar için (endüstriyel, deniz sıçrama bölgeleri) Duplex 2205 paslanmaz çelik mevcuttur. Jiangsu Aozheng Metal Products Co., Ltd., Avustralya, Orta Doğu ve Amerika Birleşik Devletleri'nin kıyı bölgelerindeki projeler için alttan kesilmiş ankraj sistemleri tedarik etti.
