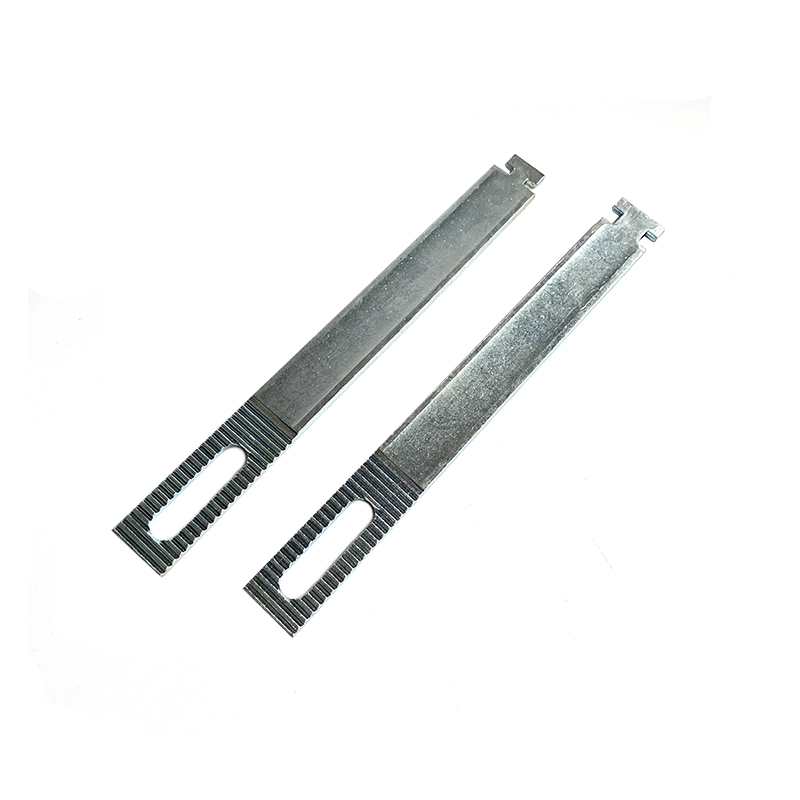

Ankraj Kanalı İçin Kullanılan Duvar Bağları

Duvar bağları, ankraj kanalını duvar veya beton duvara bağlamak ve güvenli bir bağlantı noktası sağlamak üzere tasarlanmıştır. Yüklerin ve kuvvetlerin eşit şekilde dağıtılmasına yardımcı olarak ankraj kanalı sisteminin stabilitesini ve bütünlüğünü sağlarlar. Malzeme: Ankraj kanallarına yönelik duvar bağları genellikle paslanmaz çelik veya galvanizli çelik gibi korozyona dayanıklı malzemelerden yapılır. Bu malzemeler, inşaat uygulamalarında uzun vadeli performans için önemli olan dayanıklılık ve pas ve korozyona karşı koruma sağlar. Tasarım: Ankraj kanallarına yönelik duvar bağları, farklı gereksinimlere uyacak şekilde çeşitli tasarımlara sahiptir. Bir ucunda ankraj kanalına bağlanmak için dişler bulunan uzun çubuk benzeri bir yapıdan ve diğer ucunda ise bağlantıyı duvar veya beton duvara sabitlemek için bir plaka veya başka mekanizmalardan oluşabilirler. Tasarım, özel ankraj kanalı sistemine ve kurulum gereksinimlerine bağlı olarak değişiklik gösterebilir. Kurulum: Ankraj kanalları için duvar bağlarının kurulumu, bağın dişli ucunun ankraj kanalına yerleştirilmesini ve yerine sabitlenmesini içerir. Bağın diğer ucu daha sonra özel uygulamaya ve yük gerekliliklerine bağlı olarak mekanik tutturucular veya epoksi yapıştırıcılar gibi uygun yöntemler kullanılarak duvar veya beton duvara gömülür veya tutturulur. Yük Kapasitesi: Ankraj kanalları için duvar bağlarının yük kapasitesi, bağın boyutu, malzemesi ve tasarımının yanı sıra duvar veya beton duvarın mukavemeti gibi çeşitli faktörlere bağlıdır. Ankraj kanalı sisteminin uygun performansını ve güvenliğini sağlamak için üreticinin yük kapasiteleri ve kurulum yönergelerine ilişkin tavsiyelerine ve spesifikasyonlarına uymak önemlidir. Uyumluluk: Ankraj kanalları için duvar bağlarını seçerken ve kurarken yerel inşaat kurallarına, yönetmeliklere ve standartlara uymak önemlidir. Bu yönergeler, inşaatın yapısal bütünlüğünü ve güvenliğini sağlamak için yük kapasitesi, aralık ve diğer faktörlere ilişkin gereksinimleri sağlar.

Teklif alın

◈

Ankraj Kanalı İçin Kullanılan Duvar Bağları are structural connection components designed to transfer loads between anchor channels embedded in concrete or masonry walls and the building structure. These ties provide a reliable interface between the anchor channel and the wall substrate, creating a secure fixing point for facade brackets, cladding systems, and building services. The wall ties are typically fabricated from stainless steel, offering corrosion resistance and long-term durability in both interior and exterior applications. The design incorporates a threaded stud, a bearing plate, and often a serrated interface to prevent loosening under vibration. Wall ties accommodate various wall thicknesses and substrate types, including brick, block, and concrete construction. Installation involves resin anchoring, mechanical expansion, or cast-in-place methods. These components are essential in modern construction for creating versatile, adjustable fixing points that can be accessed after concrete curing for subsequent installation of facade systems, mechanical equipment, or architectural features.

✦

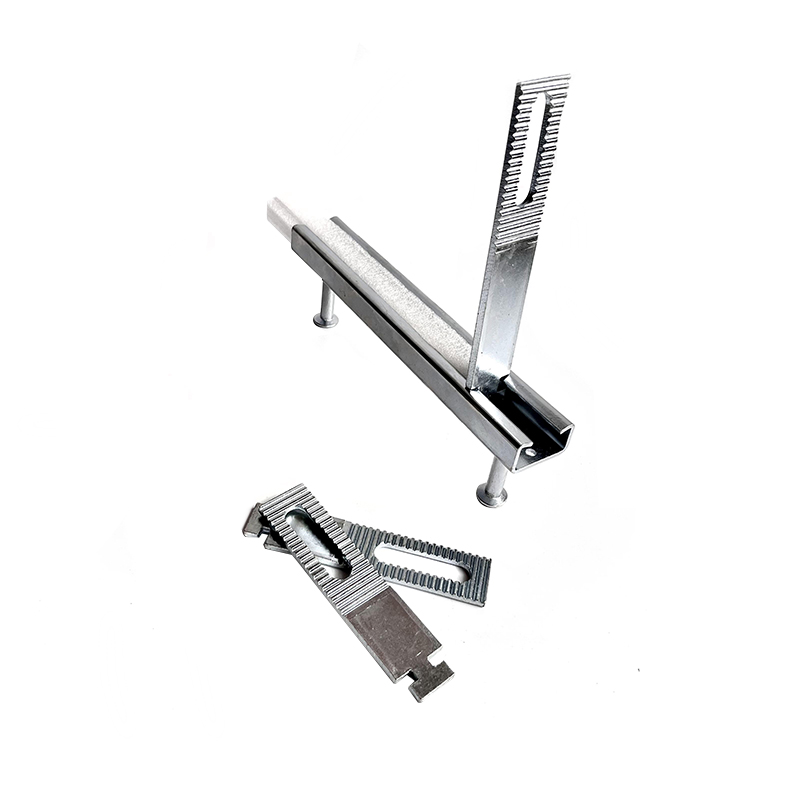

Duvar Kravat Montajı

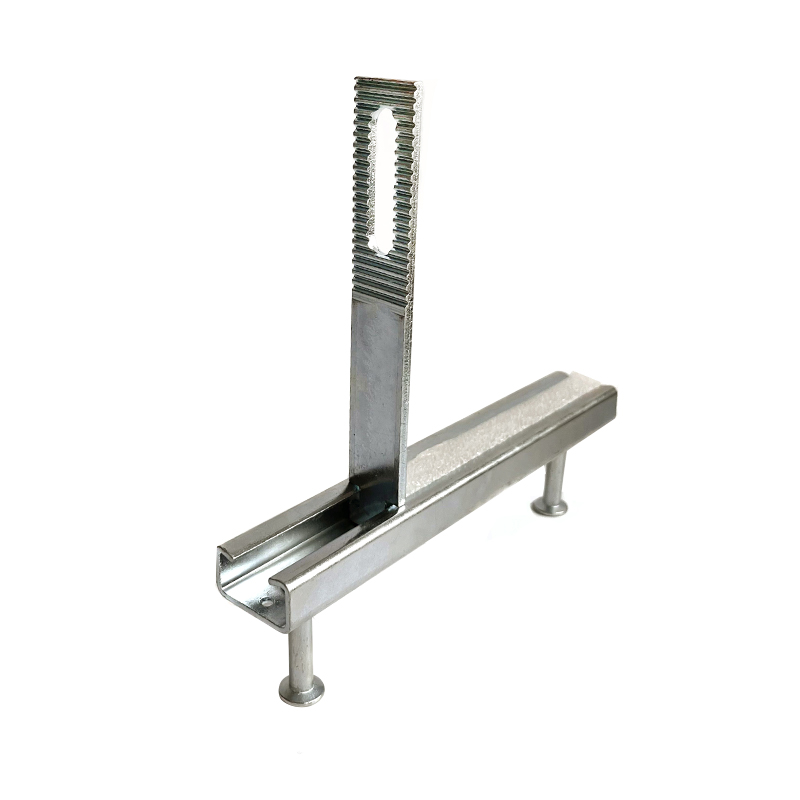

Ankraj kanalı bağlantısı

Temel avantajlar

Çok yönlü alt tabaka uyumluluğu Tuğla, beton blok, dökülmüş beton ve taş duvarcılıkla çalışır. İçi boş ve katı yüzeyler için adaptörler mevcuttur.

Pozitif yük aktarımı Bağ ve ankraj kanalı arasındaki mekanik kilitleme, cepheden yapıya doğrudan yük yolu sağlar. Ara bileşenlere gerek yoktur.

Ayarlanabilir konumlandırma Bağlar, ankraj kanalı boyunca değişken yüksekliklere yerleştirilebilir. Kurulum sırasında saha ayarlamalarına uygundur.

Korozyona dayanıklılık Paslanmaz çelik konstrüksiyon korozyona karşı uzun süreli koruma sağlar. Agresif ortamlar için 316L kalitesi mevcuttur.

Ürün özellikleri

◈ Konu boyutu M8 · M10 · M12 · M16 Metrik kaba iplik

◈ Saplama uzunluğu 60 · 80 · 100 · 120 · 150 · 200 mm Özel uzunluklar mevcut

◈ Malzeme kalitesi AISI 304 (1.4301) · AISI 316L (1.4404) EN 10088 uyumlu

◈ Rulman plakası 40 x 40 mm · 50 x 50 mm · 60 x 60 mm Kare veya yuvarlak tabak

◈ Yük kapasitesi 8 · 12 · 18 · 25 kN (dışarı çekilebilir) Substrat bağımlı

◈ Ankraj yöntemi Reçine · Mekanik · Dökme Tesise özel seçim

Yük kapasitesi referansı

M10 reçine ankrajı (beton C25)

18.0kN

M10 mekanik ankraj (beton)

14,5kN

M12 reçine ankrajı (tuğla duvar)

12.0kN

M16 reçine ankrajı (beton C30)

25,0kN

Uygulama senaryoları

◊

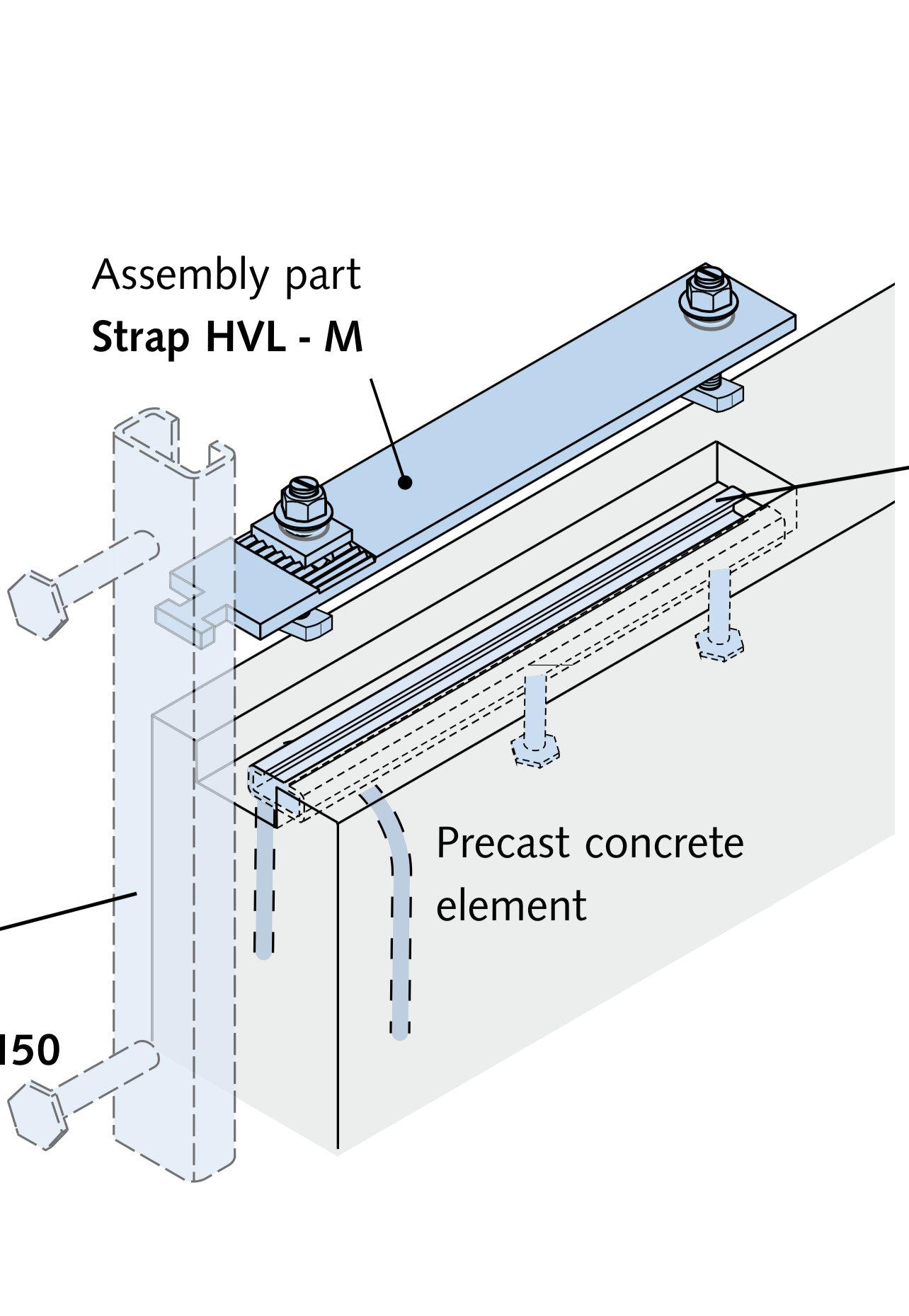

Ankraj kanalı bağlantısı

Duvar bağı kurulumu

◆ Beton veya yığma duvarlara ankraj kanalı bağlantısı gerektiren havalandırmalı cephe sistemleri

◆ Ayarlanabilir sabitleme noktalarının gerekli olduğu taş ve pişmiş toprak kaplama kurulumları

◆ Beton yapılara monte edilen ağır ekipman ve mekanik hizmetler

◆ Sismik performansın kritik olduğu köprü ve tünel yapısal bağlantıları

◆ Endüstriyel bina ve depo yapısal bağlantıları

Kurulum ve mühendislik notları

Yüzey hazırlığı Delik çapı ankraj sistemi spesifikasyonlarına uygun olmalıdır. Reçine ankrajları için deliği iyice temizleyin. Beton için minimum kenar mesafesi 50 mm, duvar için 80 mm.

Ankraj yöntemi selection Ağır yükler ve çatlak beton için reçine ankrajlar. Katı yüzeyler için mekanik ankrajlar. Yeni inşaatlar için dökme ankrajlar. Saha koşulları seçimi belirler.

Tork uygulaması M10: 25-35 Nm, M12: 40-50 Nm, M16: 60-80 Nm. Kalibre edilmiş tork anahtarı kullanın. Reçine ankrajları 48 saat sonra yeniden torklayın.

Kalite doğrulama ASTM E488'e göre kurulu bağların %5'inde çekme testi gereklidir. Test sonuçlarını kurulum kalite planına kaydedin.

Sık sorulan sorular

◈ Duvar bağı ile standart ankraj cıvatası arasındaki fark nedir?

Bir duvar bağı, bir ankraj kanalını bina alt katmanına bağlamak için özel olarak tasarlanmıştır ve sonraki braket veya ekipman bağlantısı için dişi dişli bir arayüz sağlar. Standart bir ankraj cıvatası tipik olarak doğrudan erkek diş sabitleme noktası sağlar. Duvar bağları bir taşıma plakası içerir ve yükleri ankraj kanalı ile yapı arasında aktarmak üzere tasarlanmıştır. Doğrudan ankraj cıvatalarıyla mümkün olmayan, kanal boyunca ayarlanabilir konumlandırmaya izin verirler.

◈ Farklı yüzeyler için doğru duvar bağını nasıl seçerim?

Katı beton ve duvar için mekanik genleşme ankrajları veya reçine ankrajları uygundur. İçi boş duvarlar için (örn. blok, boşluklu tuğla), reçine ankrajlar veya manşonlu ankrajlar önerilir. Yeni inşaatlarda dökme ankrajlar kullanılır. Yüzey kuvveti ankraj boyutunu ve gömme derinliğini belirler. Jiangsu Aozheng Metal Products Co., Ltd., proje gereksinimlerine göre alt tabakaya özel öneriler sunar. Şirket, Amerika Birleşik Devletleri, Almanya, Avustralya, Kanada ve Orta Doğu'daki projeler için duvar bağları tedarik etti.

◈ Duvar bağı cephe sistemleri için ne kadar yük kapasitesi sağlar?

Duvar bağları, 8 kN (düşük dayanımlı duvarlarda M8 reçine) ila 25 kN (yüksek dayanımlı betonda M16 reçine) arasında değişen karakteristik çekme kapasiteleri sağlar. Tipik cephe braketi yükü gereksinimleri için, betonda reçine ankrajlı M10 veya M12 ankrajlar çoğu uygulama için yeterli kapasite sağlar. Jiangsu Aozheng Metal Products Co., Ltd. her proje için yapısal hesaplamalar ve yük sertifikaları sağlayarak EN 1992-4 ve EOTA standartlarına uygunluğu sağlar.

◈ Deprem bölgelerinde duvar bağları kullanılabilir mi?

Evet. Sismik uygulamalar için tasarlanan duvar bağları, tırtıklı arayüz plakaları ve genişletilmiş gömme derinliği gibi ek özellikler içerir. Sistem sismik performans açısından ICC-ES AC193 ve AC308'e göre test edilmiştir. Jiangsu Aozheng Metal Products Co., Ltd., depreme yatkın bölgelerdeki projeler için sismik dereceli duvar bağlantılarını tam test belgeleriyle birlikte sağlar. Küresel talebi karşılamak için yıllık üretim kapasitesi 2.000 tonu aşıyor.

HAZ METAL Özel Vidalarının Boyutları:

Çapa Kanalı	Şekil.	Boyutlar				Uzunluk I [mm]
		b1	b2	k	ф
		[mm]
28/15	1	10	23	4	8	15-200
28/15	1	10	23	5	10	20-300
38/17	1	13	31	6	8	20-300
	1	13	31	6	10	20-300
	1	13	31	7	12	20-300
	1	13	31	7	16	20-300
40/12P 40/25 40/26P	2	14	35	7,5	10	20-300
	2	14	35	7,5	12	20-300
	2	14	34	8,5	16	20-300
49/30 50/30P 52/34P 54/33	2	13	43,3	10	10	20-300
	2	13	43,3	10	12	20-300
	2	17	43,3	11	16	20-300
	2	21	43,3	12	20	30-300
72/49	2	23	58	14	20	50-300
	2	25	58	16	24	50-300
	2	31	58	20	30	50-300

HWT-B Duvar Kravat:

Ürün Kodu	Projeksiyon - 20 (Kmm)	Boşluk_ 20 (Cmm)	Uzunluk (U mm)	Çekme Yükü F (kN)	Kenar Mesafesi (ar mm)	Oluklu Delik (mm)
HWT-B-28-75	75	25	115	3.5	50	11x55
HWT-B-28-100	100	50	140
HWT-B-28-125	125	75	165
HWT-B-28-150	150	100	190
HWT-B-28-175	175	125	215
●HMPR-28/15 kanalları ve HTB-28 M10x40 T Cıvataları ile kullanılmak üzere.
HWT-B-38-100	100	25	145	7.0	75	13x55
HWT-B-38-125	125	50	165
HWT-B-38-150	150	75	195
HWT-B-38-175	175	100	220
●HMPR-38/17 kanallar ve HTB-38 M12x50 T Cıvatalarla kullanılmak üzere.

HWT-U Duvar Kravat:

Ürün Kodu	Projeksiyon - 20 (Kmm)	Boşluk_ 20 (Cmm)	Uzunluk (U mm)	Çekme Yükü all.F (kN)	Kenar Mesafesi (ar mm)	Oluklu Delik (mm)
HWT-U-38-200	200	125	245	7.0	75	13x60
HWT-U-38-225	225	150	270
HWT-U-38-250	250	175	295
●HMPR-38/17 kanallar ve HTB-38 M12x50 T Cıvatalarla kullanılmak üzere.
HWT-U-49-200	200	50	245	12.0	150	17x60
HWT-U-49-225	225	75	270
HWT-U-49-250	250	100	295
HWT-U-49-275	275	125	320
HWT-U-49-300	300	150	345
●HMPR-49/30 kanalları ve HTB-49 M16x60 T Cıvataları ile kullanılmak üzere.

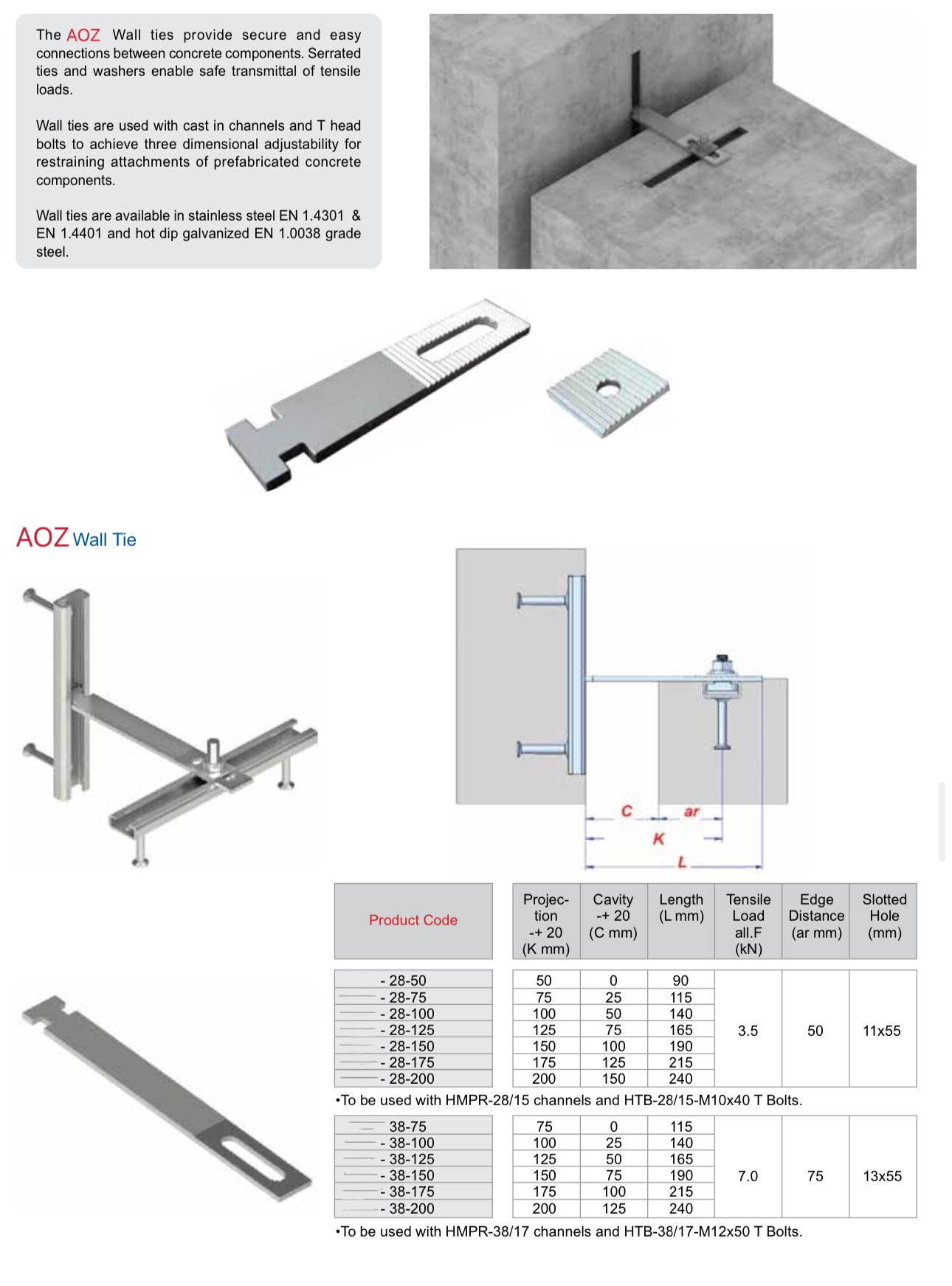

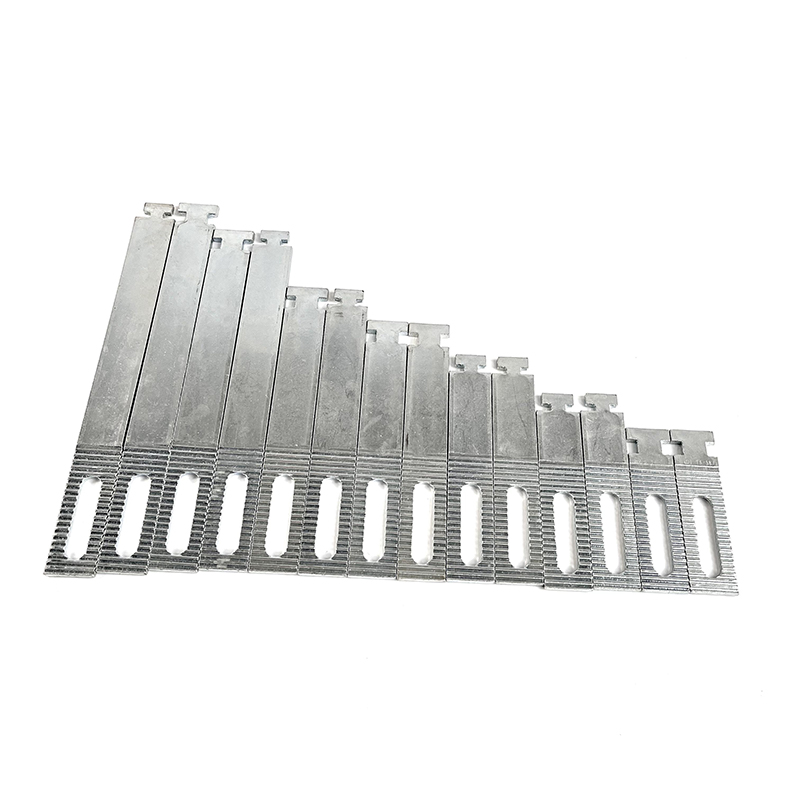

HWT-Duvar Kravat:

Ürün Kodu	Projeksiyon - 20 (Kmm)	Boşluk_ 20 (Cmm)	Uzunluk (U mm)	Çekme Yükü all.F (kN)	Kenar Mesafesi (ar mm)	Oluklu Delik (mm)
HWT-28-50	50	0	90	3.5	50	11x55
HWT-28-75	75	25	115
HWT-28-100	100	50	140
HWT-28-125	125	75	165
HWT-28-150	150	100	190
HWT-28-175	175	125	215
HWT-28-200	200	150	240
●HMPR -28/15 kanallar ve HTB-28/15-M10x40 T Cıvatalarla kullanılmak üzere.
HWT-38-75	75	0	115	7.0	75	13x55
HWT-38-100	100	25	140
HWT-38-125	125	50	165
HWT-38-150	150	75	190
HWT-38-175	175	100	215
HWT-38-200	200	125	240
●HMPR-38/17 kanalları ve HTB-38/17-M12x50 T Cıvatalarıyla kullanılmak üzere.
