Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi
Uç Kelepçesi

Uç Kelepçesi

Uç kelepçesi, esas olarak telleri veya kabloları sabitlemek ve gerilimlerini taşımak için kullanılan önemli bir sabitleme cihazıdır. Güç iletimi, iletişim ve diğer ilgili alanlarda ayrılmaz bir rol oynar. Uç kelepçesinin yapısı zarif bir şekilde tasarlanmıştır ve farklı spesifikasyonlara ve tel veya kablo türlerine uyum sağlamak için özel ihtiyaçlara göre özelleştirilebilir. Yeterli mukavemete ve dayanıklılığa sahip olmasını sağlamak için genellikle metaller veya alaşımlar gibi yüksek mukavemetli malzemelerden yapılır. Uç kelepçesi kurulum sırasında telleri veya kabloları güvenli bir şekilde tutar. Uç kelepçe aynı zamanda sabitleme etkisini sağlarken akımın düzgün iletimini sağlayabilen elektrik iletkenliğine de sahiptir.
Teklif alın
Öncesi：Ayarlanamayan Orta Gerilim Sırlı Kiremit Çatı Fotovoltaik Braket AksesuarlarıSonraki：Ayarlanabilir Yan Basınçlı 35-50mm Güneş Fotovoltaik Modül Braketi
  • parametre
  • Bize Ulaşın

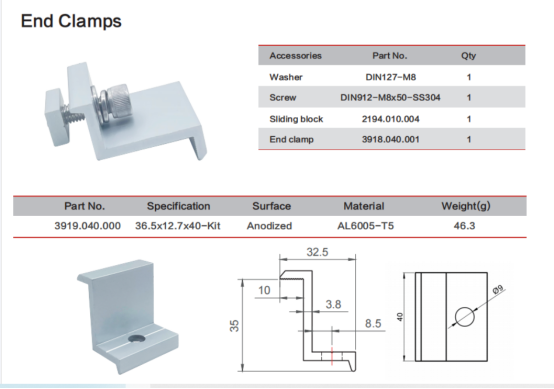

  • Aksesuarlar Parça No. Adet
    Yıkayıcı DIN127-M8 1
    Vida DIN912-M8x50-SS304 1
    Sürgülü blok 2194.010.004 1
    Uç kelepçesi 3918.040.001 1



    Parça No. Şartname Yüzey Malzeme Ağırlık(g)
    3919.040.000 36,5x12,7x40-Kit Eloksal AL6005-T5 46.3

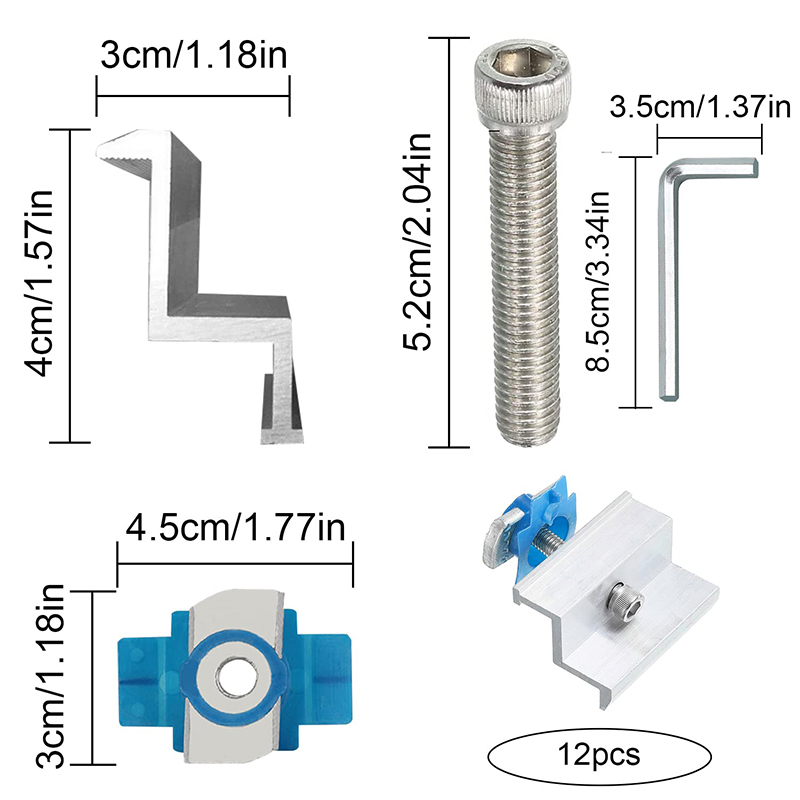

    · Paket İçeriği: 12 adet güneş paneli braketi alacaksınız. Günlük kullanımınızı ve değişiminizi karşılamak için yeterli miktar, size büyük kolaylık sağlar.

    · Premium Malzeme: Güneş paneli montaj braketleri, ömrünü uzatan, dayanıklı, pas, korozyon ve hava koşullarına dayanıklı, son derece güçlü alüminyum alaşımdan yapılmıştır.

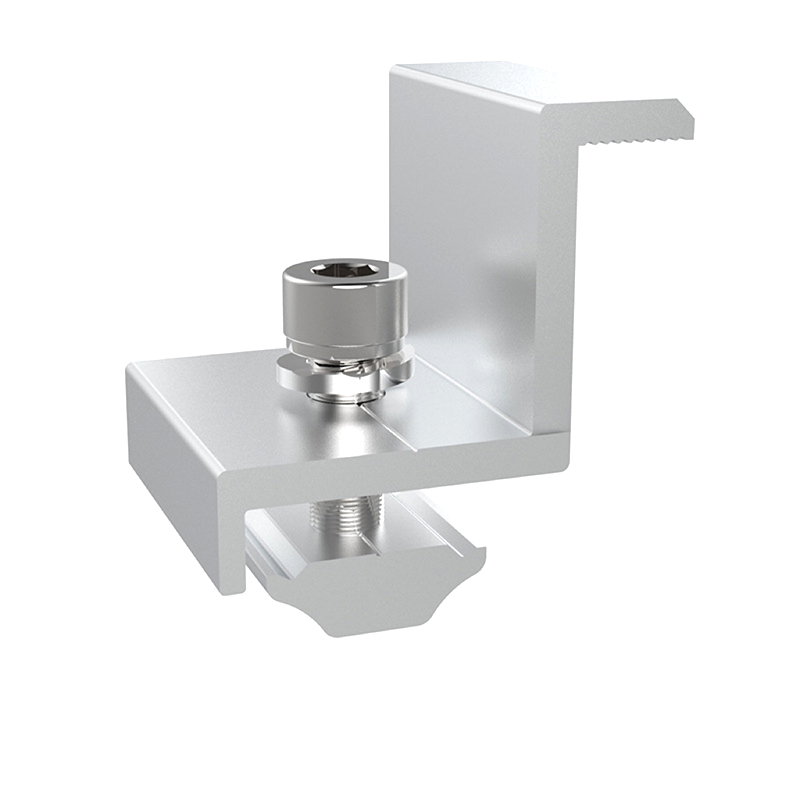

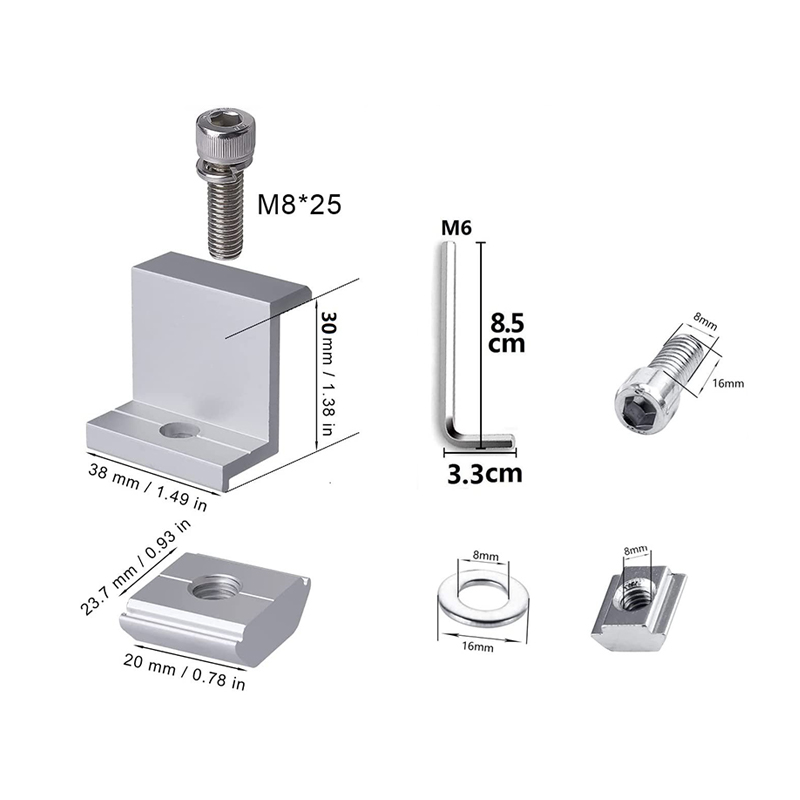

    · Kurulumu Kolay: Solar uç kelepçeleri Z şekilli tasarıma sahiptir ve kelepçeler, vidalar ve takviye pullarıyla eşleştirilmiştir. Güneş panelini braketin yüzeyine kolay ve rahat bir şekilde sabitlemek için kolay kurulum için uygun bir altıgen anahtara (dahil değildir) ihtiyacınız var.

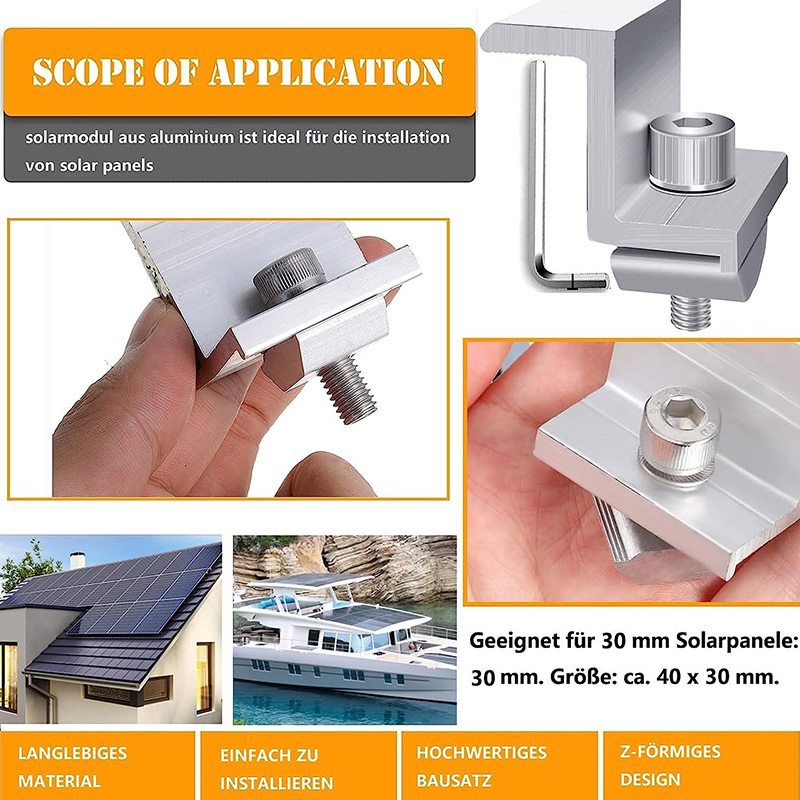

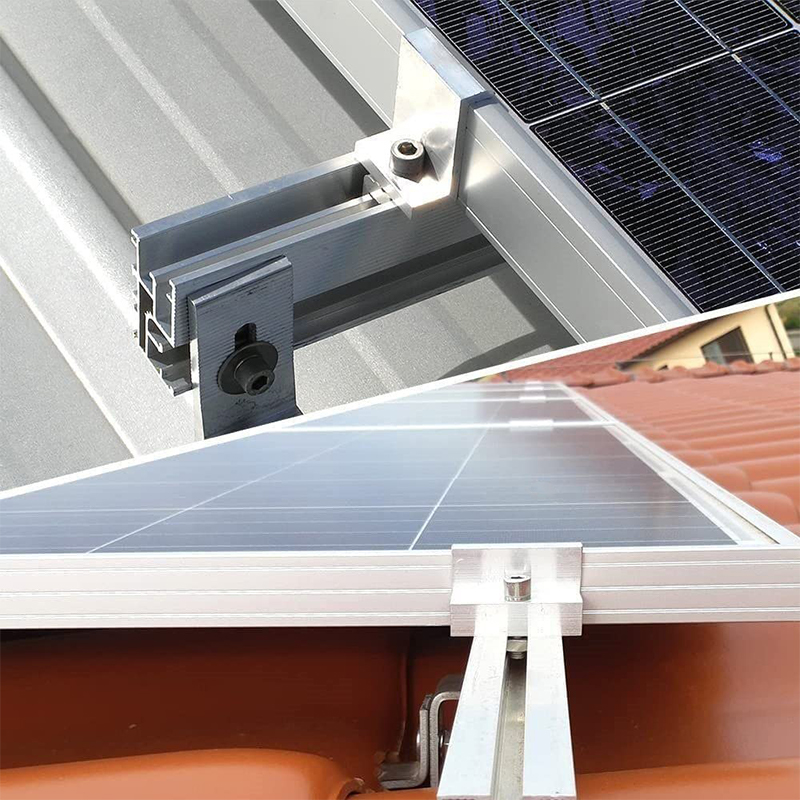

    · Düşünceli Tasarım: Güneş paneli kelepçeleri ince fakat sağlamdır ve iyi cilalanmıştır. Oluk şeridi, güneş panellerine sıkı ve sıkı bir şekilde bağlanmasını sağlar. · Geniş Uygulama: Karavan, ev teknesi vb. gibi düz çatılara güneş paneli kurulumu ve sabitlemesi için uygundur. Küçük güneş panelleri kurulumu için mükemmeldir.

    Panel sonlandırma donanımı
    Uç Kelepçesi
    Cephe panelleri için terminal sabitleme | Kenar güvenliği | Gizli veya görünür seçenekler
    AISI 304 / 316L Panel kalınlığı 6-25 mm 8 kN'ye kadar yük Koşunun sonu
    ◈

    Uç Kelepçesi, kaplama işleminin sonunda son paneli sabitlemek için kullanılan özel bir terminal sabitleme bileşenidir. Sonlandırma noktalarının sağlam kenar tutuşu gerektirdiği cephe sistemleri için tasarlanan uç kelepçesi, sıradaki son panelde güvenli bir tutuş sağlayarak yanal yer değiştirmeyi önler ve hizalama bütünlüğünü korur. Kelepçe, stres yoğunlaşmasını veya kenar hasarını önlemek için yükü temas yüzeyi boyunca eşit şekilde dağıtarak panel kenarını kavrayan bir sıkıştırma mekanizmasına sahiptir. Paslanmaz çelikten üretilen uç kelepçesi, hem iç hem de dış uygulamalara uygun korozyon direnci sunar. Tasarım, ayarlama için oluklu deliklere ve titreşim veya termal döngü nedeniyle gevşemeyi önleyen pozitif kilitleme özelliğine sahiptir. Uç kelepçeleri havalandırmalı cephe sistemlerinde, yağmur perdesi kaplamalarında ve panel uçlarının yüzeyde görünür bağlantı elemanları olmadan güvenli bir şekilde sonlandırılması gereken taş panel kurulumlarında temel bileşenlerdir.

    ✦
    Uç Kelepçesi Assembly
    Panel sonlandırma sabitlemesi
    Temel avantajlar
    Terminal kenarı güvenliği Standart panel ortası kelepçelerinin kullanılamadığı çalışma sonu panelleri için özel olarak tasarlanmıştır. Sonlandırma noktalarında sağlam kenar tutuşu sağlar.
    Yük dağılımı Sıkıştırma mekanizması, gücü panel kenarı boyunca eşit şekilde dağıtarak kenarlarda tabakalara ayrılmaya veya çatlamaya neden olabilecek nokta yüklemesini önler.
    Ayarlanabilir konumlandırma Oluklu delikler ve ayarlanabilir çene, farklı panel kalınlıklarına ve kenar koşullarına uyum sağlayacak şekilde hassas konumlandırmaya olanak tanır.
    Görsel bitiş seçenekleri Estetik görünümün kritik olduğu görünür uygulamalar için cilalı, saten veya toz kaplamalı yüzey seçenekleri mevcuttur.
    Ürün özellikleri
    ◈ Panel kalınlığı 6 · 8 · 10 · 12 · 16 · 20 · 25 mm Özel boyutlar mevcut
    ◈ Malzeme kalitesi AISI 304 · AISI 316L EN 10088 uyumlu
    ◈ Sıkıştırma kuvveti 2 · 4 · 6 · 8kN Tork ile ayarlanabilir
    ◈ Sabitleme tipi Cıvatalı · Kelepçeli · Yaylı Site seçilebilir
    ◈ Yüzey kalitesi Saten · Cilalı · Toz boyalı RAL renkleri mevcuttur
    ◈ Uyumluluk ACM · HPL · Taş · Kompozit Çok malzemeli
    Yük kapasitesi referansı
    M6 kelepçe (6 mm panel)
    2,8kN
    M8 kelepçe (10 mm panel)
    4,5kN
    M10 kelepçe (16 mm panel)
    8,0kN
    M10 kelepçe (316L, 20 mm panel)
    7,5kN
    Uygulama senaryoları
    ▸ Bina köşelerinde, kenarlarında ve açıklıklarında cephe panellerinin sonlandırılması
    ▸ ACM ve kompozit panel kaplama sistemleri için çalışma sonu güvenliği
    ▸ Kenar tutma gerektiren taş ve pişmiş toprak karo sonlandırma noktaları
    ▸ Uç sabitlemenin gizlenmesi gereken mimari özellik panelleri
    ▸ Mevcut panel uçlarının emniyete alınmasını gerektiren iyileştirme uygulamaları
    ◊
    Panel sonlandırma
    Uç kelepçe uygulaması
    Kurulum ve mühendislik notları
    Panel kenar hazırlığı Panel kenarı temiz, kare ve çapaksız olmalıdır. Uygun kelepçe bağlantısı için kenar yarıçapı maksimum 1 mm. Neme maruz kalması durumunda kenarı kapatın.
    Tork spesifikasyonu M6: 8-12 Nm, M8: 18-25 Nm, M10: 30-40 Nm. Tork anahtarı kullanın. Panel kenarının deformasyonunu önlemek için aşırı sıkmayın.
    Termal hareket Termal genleşme için panel uçlarında 2-3 mm boşluk bırakın. Uç kelepçesi panel düzleminde ±3 mm harekete uyum sağlar.
    Korozyon uyumluluğu Kelepçe ile alüminyum paneller arasında naylon veya EPDM izolatör kullanın. Paslanmaz paneller için, eşleşen kalitede doğrudan temas kabul edilebilir.
    Sık sorulan sorular
    ◈ Uç kelepçesi ile panel ortası kelepçesi arasındaki fark nedir?
    Uç kelepçesi, panellerin sıra sonunda veya bina köşelerinde sonlandırılması için özel olarak tasarlanmıştır. Destek için bitişik panellere ihtiyaç duymadan kenar tutma sağlar. Her iki tarafın da desteklendiği ara paneller için orta panel kelepçeleri kullanılır. Uç kelepçeler genellikle daha kısa bir sıkıştırma çenesi ve rüzgar basıncının ve panel ağırlığının yoğunlaştığı sonlandırma noktalarındaki yükleri idare etmek için ek sabitleme noktalarına sahip farklı bir geometriye sahiptir.
    ◈ Uç kelepçesi farklı panel kalınlıklarına nasıl uyum sağlar?
    Uç kelepçesi, kelepçenin 6 mm'den 25 mm'ye kadar panel kalınlıklarına uyum sağlamasına olanak tanıyan dişli veya yaylı ayarlamaya sahip ayarlanabilir bir çene mekanizmasına sahiptir. Doğru ayarlama için bir kalınlık ayar göstergesi sağlanmıştır. Bu aralığın dışındaki paneller için özel uç kelepçeleri üretilebilir. Jiangsu Aozheng Metal Products Co., Ltd., standart dışı panel boyutlarına sahip projeler için kalınlığa özel kelepçeler sağlar.
    ◈ Uç kelepçesi panel sonlandırmalarında hangi yük kapasitesini sağlar?
    Uç kelepçesi, boyuta ve malzemeye bağlı olarak 2 kN'den 8 kN'ye kadar sıkma kuvvetleri sağlar. Tipik cephe paneli sonlandırmaları için 4-6 kN kapasiteli M8 kelepçeler, 2,5 kPa'ya kadar rüzgar yükleri için yeterlidir. Jiangsu Aozheng Metal Products Co., Ltd. panel boyutu, bina yüksekliği ve yerel rüzgar hızı verilerine dayalı olarak projeye özel yük hesaplamaları sağlar. Şirket, Amerika Birleşik Devletleri, Almanya, Avustralya, Kanada ve Orta Doğu'daki projeler için uç kelepçeleri tedarik etti.
    ◈ Uç kelepçesi hem katı hem de içi boş panellerle kullanılabilir mi?
    Evet. Kelepçe katı paneller (taş, HPL) ve içi boş paneller (ACM, petek) ile uyumludur. İçi boş paneller için kelepçe çenesi, katı kenarlı çerçeveyi veya kalın yüzeyli levhaları çekirdeği kırmadan kavrayacak şekilde tasarlanmıştır. İnce yüzeyli paneller için güçlendirilmiş çene seçeneği mevcuttur. Jiangsu Aozheng Metal Products Co., Ltd., optimum kelepçe seçimi için malzemeye özel rehberlik sağlar.
    EN 1993-1-8 Uyumlu ◈ ISO 9001:2015 ◈ Panel sonlandırma uzmanı ◈ Yıllık 2.000 ton ◈ 40 ülkeye ihraç edildi
