Özelleştirilmiş Paslanmaz Çelik Z Ankraj

● Malzeme : Paslanmaz Çelik 1.4301 [A2) ve 1.4401 [A4] ● Yukarıdaki tablo LGA test sonuçlarına göre hazırlanmıştır. ● Belirtilen yükler karakteristik dirençli yüklerdir ● Cıvatalar ayrı olarak sağlanır ● Maksimum Rüzgar basıncı: 350 N ● Test sonuçları sipariş üzerine sunulur

Teklif alın

Özel cephe ankrajı

Paslanmaz Çelik Cephe Sistemleri İçin Özelleştirilmiş Paslanmaz Çelik Z Ankraj

Z profili geometrisi | Tam paslanmaz uyumluluk | Metal cephe panelleri için tasarlandı

AISI 304 / 316L Z profili 2,0-8,0 mm Yük anma değeri 8-25 kN Tam paslanmaz sistem

⌘

Z Ankraj Sistemi

Özel profil · Tamamen paslanmaz cephe

◈

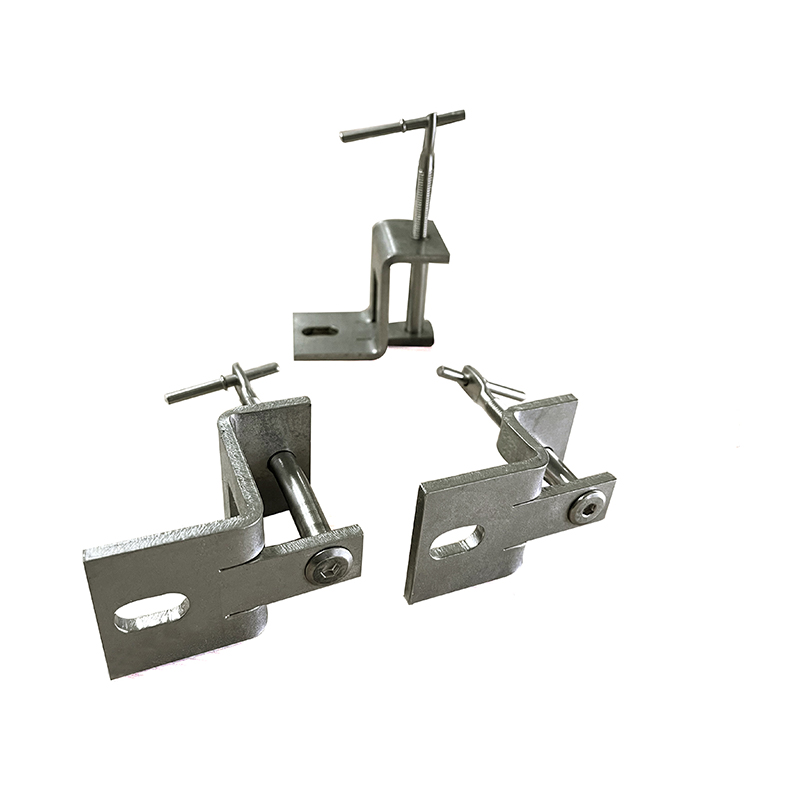

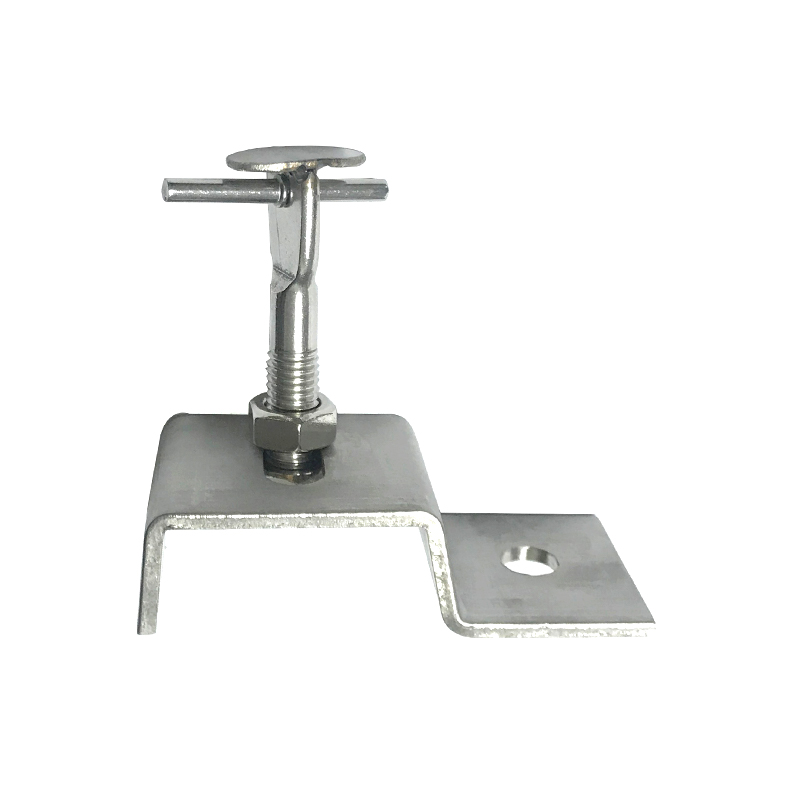

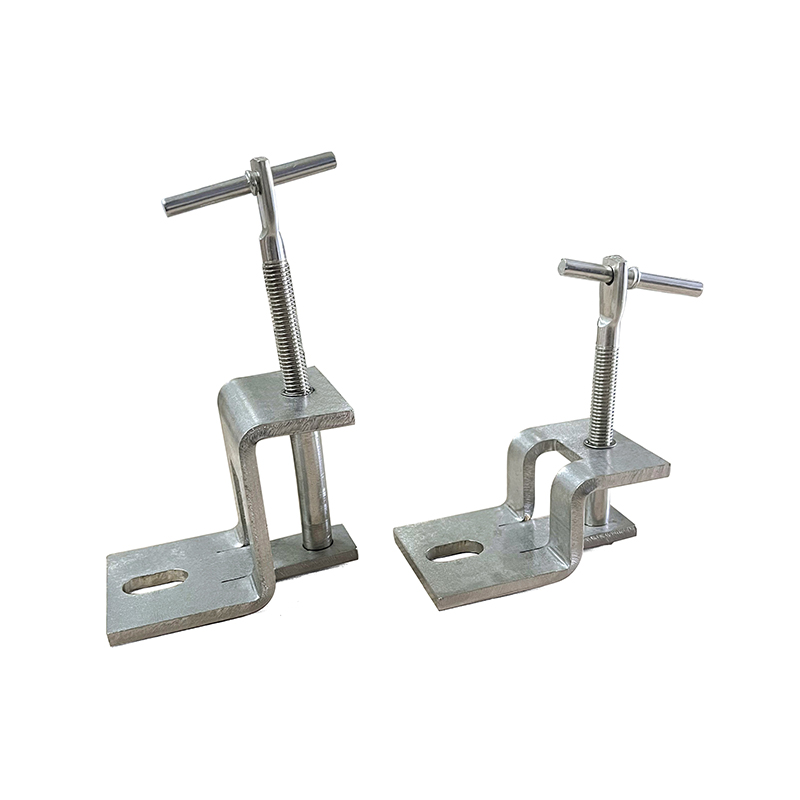

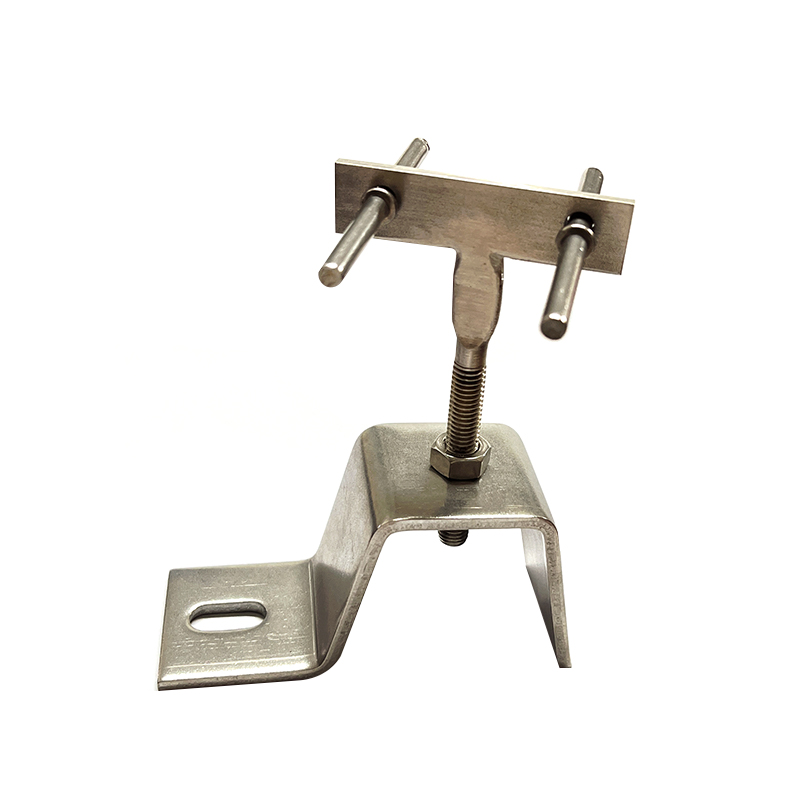

Özelleştirilmiş Paslanmaz Çelik Z Ankraj, tamamen paslanmaz çelik cephe sistemleri için tasarlanmış, amaca yönelik olarak tasarlanmış bir destek bileşenidir. Z profili geometrisi, yapısal bütünlüğü korurken cephe panellerinin bina alt katmanından kontrollü bir mesafede konumlandırılmasına olanak tanıyan ofset montaj yeteneği sağlar. Ankraj, AISI 304 veya 316L paslanmaz çelikten üretilmiş olup, paslanmaz çelik cephe panelleri, alt çerçeveler ve bağlantı elemanlarıyla tam malzeme uyumluluğu sağlayarak galvanik korozyon risklerini tamamen ortadan kaldırır. Z-şekli, rüzgar yüklerinden ve panel ölü yüklerinden kaynaklanan bükülme ve burulma kuvvetlerine direnen takviye edici bir ağ içerir. Özelleştirme, belirli cephe tasarımlarına uyacak şekilde bacak uzunluklarını, malzeme kalınlığını, delik desenlerini ve yüzey kaplamasını (cilalı, saten veya boncuklu kumlanmış) içerir. Ankraj, estetik saflığın ve uzun vadeli korozyon direncinin gerekli olduğu gizli veya yarı gizli sabitleme uygulamaları için tasarlanmıştır.

Temel avantajlar

Tam sistem uyumluluğu

Cephe panelleri ve alt çerçeveyle aynı paslanmaz çelik kalitesi, galvanik korozyonu ortadan kaldırır. İzolasyon pullarına gerek olmaması, bileşen sayısını ve kurulum karmaşıklığını azaltır.

Özelleştirilmiş Z geometrisi

Bacak uzunluğu, ağ derinliği ve malzeme kalınlığı, belirli panel ağırlıklarına ve rüzgar yükü hesaplamalarına göre uyarlanmıştır. 300 mm'ye kadar yalıtım kalınlığına uygundur.

Korozyon direnci

316L kalitesi, oyuklanma ve çatlak korozyonuna karşı molibdenle güçlendirilmiş koruma sağlar. Kıyı, deniz ve yüksek kirliliğe sahip kentsel ortamlar için uygundur.

Ayarlanabilir sabitleme

Her iki bacaktaki oluklu delikler ±12 mm yatay ve dikey ayar sağlar. Özel üretim gerekmeden alt tabaka düzensizliklerinin sahada düzeltilmesine olanak sağlar.

Teknik özellikler

Profil geometrisi

Güçlendirilmiş ağ ile Z şekli, bacak uzunlukları 80-300 mm, ağ derinliği 40-150 mm

Malzeme kalınlığı

2,0 mm · 3,0 mm · 4,0 mm · 5,0 mm · 6,0 mm · 8,0 mm

Paslanmaz kalite

AISI 304 (1.4301) · AISI 316L (1.4404) · Duplex 2205 (talep üzerine)

Yüzey kalitesi

Saten (Ra 0,5-1,0 µm) · Cilalı (Ra ≤ 0,2 µm) · Boncuk püskürtmeli · Pasivasyonlu turşu

Yük kapasitesi

8 kN · 15 kN · 20 kN · 25 kN (kalınlığa ve geometriye bağlı olarak)

Sabitleme delikleri

Oluklu veya yuvarlak · M8-M16 · Özel delik modelleri mevcuttur

Uygulama senaryoları

▸ Paslanmaz paneller, ağ, panjur ve yağmur perdesi kaplamasını içeren tamamen paslanmaz çelik cephe sistemleri

▸ Korozyona dayanıklı cephe ankrajı gerektiren yüksek katlı ticari ve konut binaları

▸ Tuz püskürtme direncinin zorunlu olduğu kıyı ve deniz yapıları

▸ Açıkta kalan paslanmaz çelik yapı elemanlarına sahip mimari simge projeler

▸ Hijyenik, korozyonsuz yüzeyler gerektiren gıda işleme ve ilaç tesisleri

▸ Mevcut paslanmaz çelik cephe sistemlerine uygun yenileme projeleri

◪

Paslanmaz cephe sistemleri

Tam sistem uyumluluğu

Tasarım ve mühendislik notları

Malzeme seçim kriterleri Kentsel ve iç mekan uygulamaları için 304 kalite. Kıyı şeridi veya sanayi bölgelerine 5 km'lik mesafe için 316L. Aşırı kimyasallara maruz kalma için Duplex 2205.

Kaynak gereksinimleri Saha kaynağı gerekiyorsa uygun dolgu metalini kullanın (304 için ER308L, 316L için ER316L). Korozyon direncini yeniden sağlamak için kaynak sonrası asitleme ve pasifleştirme.

Yük testi Özel geometriler için prototip testi önerilir. Temsili bir numune üzerinde ASTM E488'e göre çekme ve kesme testi.

Yüzey koruması Taşıma ve kurulum sırasında cilalı veya saten yüzeylere koruyucu film uygulayın. Bitişik iş tamamlandıktan sonra kaldırın.

Sık sorulan sorular

◈ Paslanmaz cepheler için neden galvanizli veya alüminyum alternatifleri yerine paslanmaz çelik Z ankrajı seçmelisiniz?

Z ankrajı, cephe panelleri ve alt çerçeveyle aynı paslanmaz çelik kalitesiyle eşleşerek, farklı metaller temas ettiğinde oluşan galvanik korozyonu ortadan kaldırır. Bu, tüm cephe sisteminin tutarlı korozyon direncine, termal genleşme özelliklerine ve estetik görünüme sahip olmasını sağlar. Aynı zamanda izolasyon pulları veya bariyerlere olan ihtiyacı ortadan kaldırır, kurulumu basitleştirir ve binanın yaşam döngüsü boyunca bakım gereksinimlerini azaltır.

◈ Z bağlantı geometrisi için hangi özelleştirme seçenekleri mevcuttur?

Tam özelleştirme bacak uzunluğunu (80-300 mm), ağ derinliğini (40-150 mm), malzeme kalınlığını (2,0-8,0 mm), delik düzenlerini (yuvarlak veya yarıklı, M8-M16), köşe yarıçapını ve köşebent takviyelerini içerir. Jiangsu Aozheng Metal Products Co., Ltd., belirli cephe tasarımlarına ve yapısal hesaplamalara uygun ankrajlar üretmek için proje çizimlerinden çalışır. Cilalı, saten, kumlanmış ve renkli PVD kaplamalar dahil olmak üzere özel yüzey kaplamaları da mevcuttur.

◈ Z ankrajı paslanmaz çelik cephelerdeki termal hareketi nasıl yönetir?

Ankraj, alt tabakaya gerilim aktarmadan cephe panellerinin termal genleşmesine ve büzülmesine olanak tanıyan yarıklı deliklerle tasarlanmıştır. Z geometrisi, dikey ve yatay yük aktarımını korurken düzlem dışı yönde esneklik sağlar. Uzun cephe hatları için (30 m'yi aşan), sabit noktalara doğru harekete izin verecek şekilde konumlandırılmış ankrajlarla birlikte genleşme derzleri sistem tasarımına dahil edilmiştir.

◈ Özel Z çapaları için tipik teslim süresi nedir?

Standart özel ankrajlar genellikle nihai çizim onayından sonra 15-20 iş günü içinde üretilir. Acil projeler hızlandırılabilir. Jiangsu Aozheng Metal Products Co., Ltd., yaygın kaliteler (304 ve 316L) ve kalınlıklar için hammadde envanteri bulundurarak hızlı üretime olanak tanır. Yıllık üretim kapasitesi, Amerika Birleşik Devletleri, Almanya, Avustralya, Kanada, Güney Kore ve Orta Doğu'ya ihracat için 2.000 tonu aşan inşaat malzemesidir.
