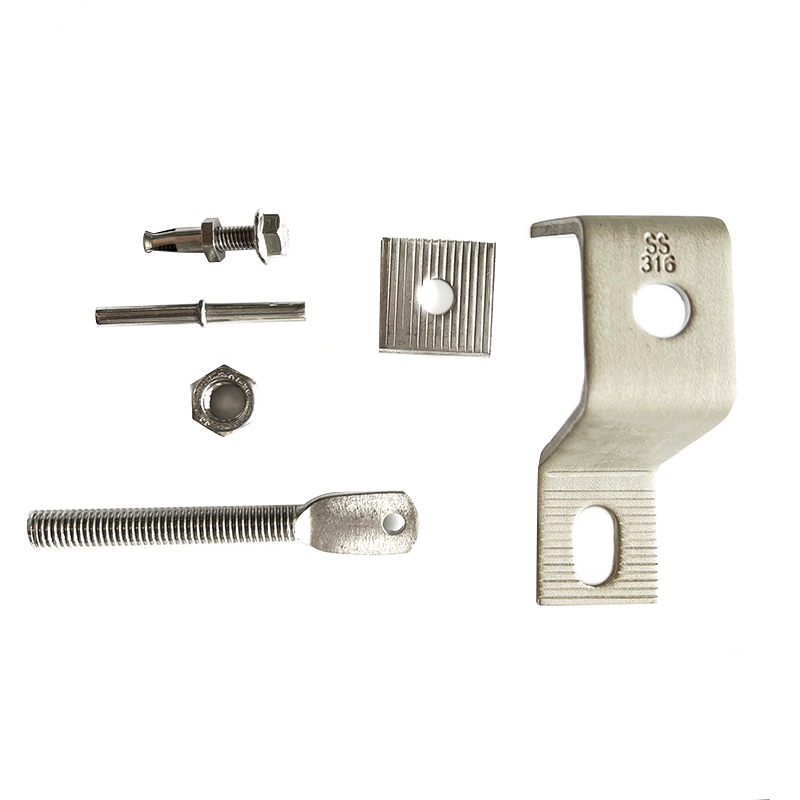

AZZ03 Perçin Somunlu Taş Kaplama Sabitleme Z Braketi

● Malzeme : Paslanmaz Çelik 1.4301 [A2) ve 1.4401 [A4] ● Yukarıdaki tablo LGA test sonuçlarına göre hazırlanmıştır. ● Belirtilen yükler karakteristik dirençli yüklerdir ● Cıvatalar ayrı olarak sağlanır ● Maksimum Rüzgar basıncı: 350 N ● Test sonuçları sipariş üzerine sunulur

Teklif alın

AZZ03 Z Taş Sabitleme Sistemi Perçin Somunlu Braket

●Teknik Detaylar

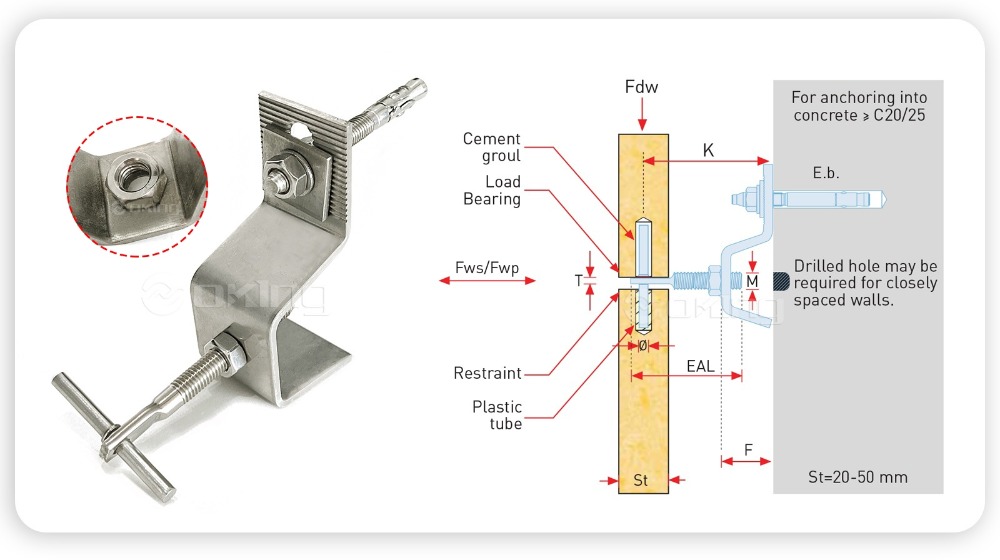

Ürün Kodu	Projeksiyon	Min. Projeksiyon	Maks. Projeksiyon	Ölü Yük	Şekillendirme Boyut	Rüzgar... Basınç	Rüzgar... Emme	Genişleme Cıvata Boyutu	Sabitle Çap	Adj. Kol Metrik Boyut	Adj. Kol Düz Kalınlık	Adj. Kol Uzunluk
Ürün Kodu	K (mm)	K - (mm)	K (mm)	Fdw (N)	F (mm)	Fwp (K)	Fws (N)	E.b.(mm)	ф (mm)	M (mm)	Yükseklik (mm)	EAL(mm)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	M10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	M12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Mermer kaplama sabitlemesi için paslanmaz çelik 201 304 316 açı
45 ile 135 mm arası projeksiyonlar
800N'ye kadar yükler

Yatay ve dikey derzler için uygundur

Taş kalınlıkları 20-50 mm

Yük taşıyan duvarlara genleşme cıvatalarıyla ve kanallara ayar vidalarıyla sabitlenir
Malzeme: 1.4571/1.4404/1.4401 (A4/AISI 316) veya 1.4301 (A2/AISI 304)

● Ürün kodu açıklaması
AZZ03 - 45 2 A
AZZ03: Tür

45: Projeksiyon (mm)

2: Ölü Yük (x10 Kg)

C: Şekil

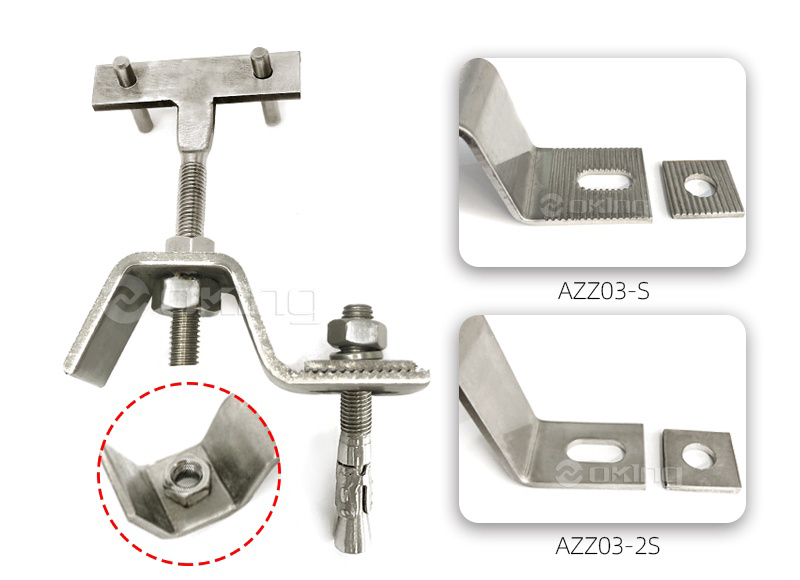

AZZ03-S
Tür with riveted nut. Serrated with serrated washer.
AZZ03-2S

Tür with riveted nut. Without serrationwith plain washer.

●Kurulum

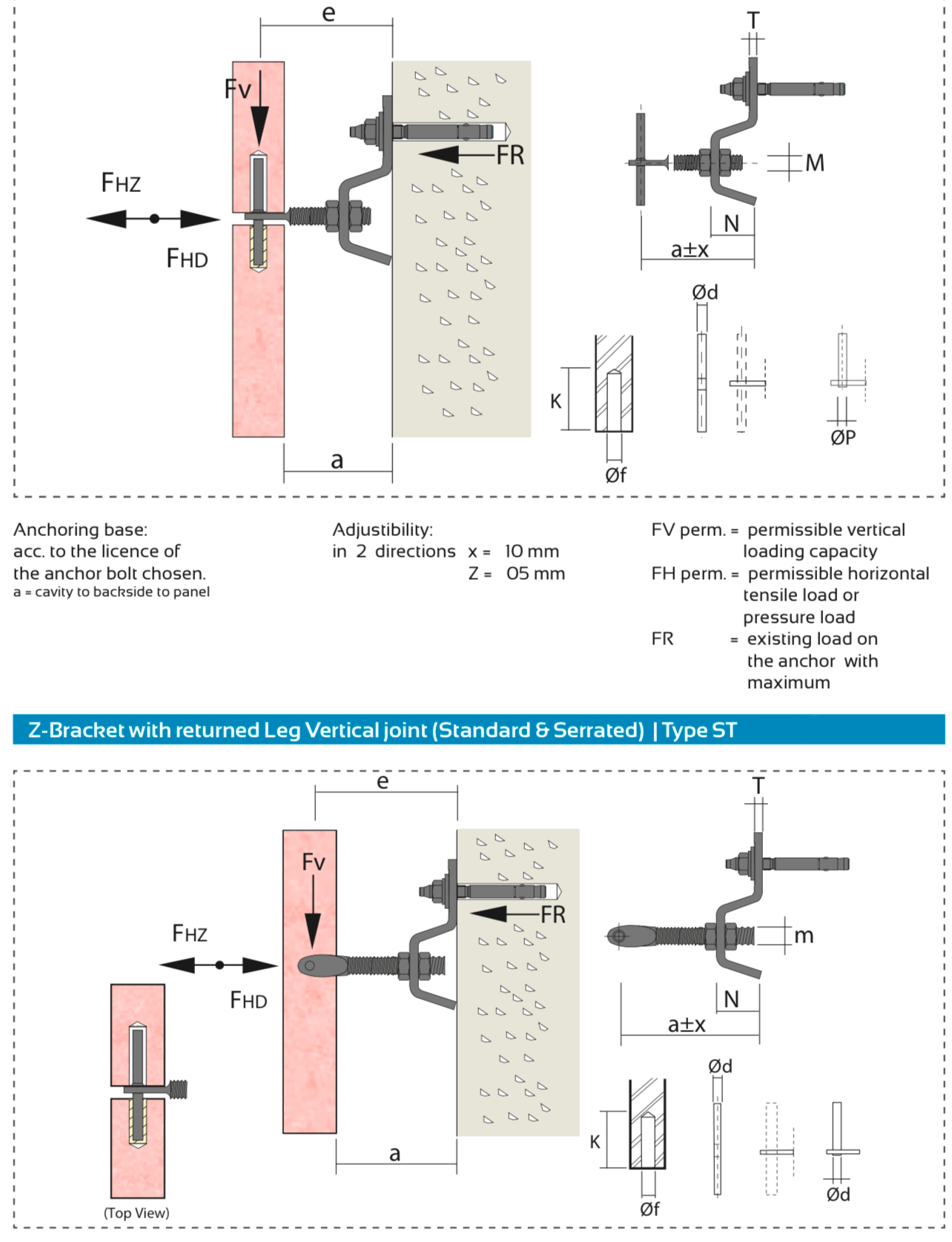

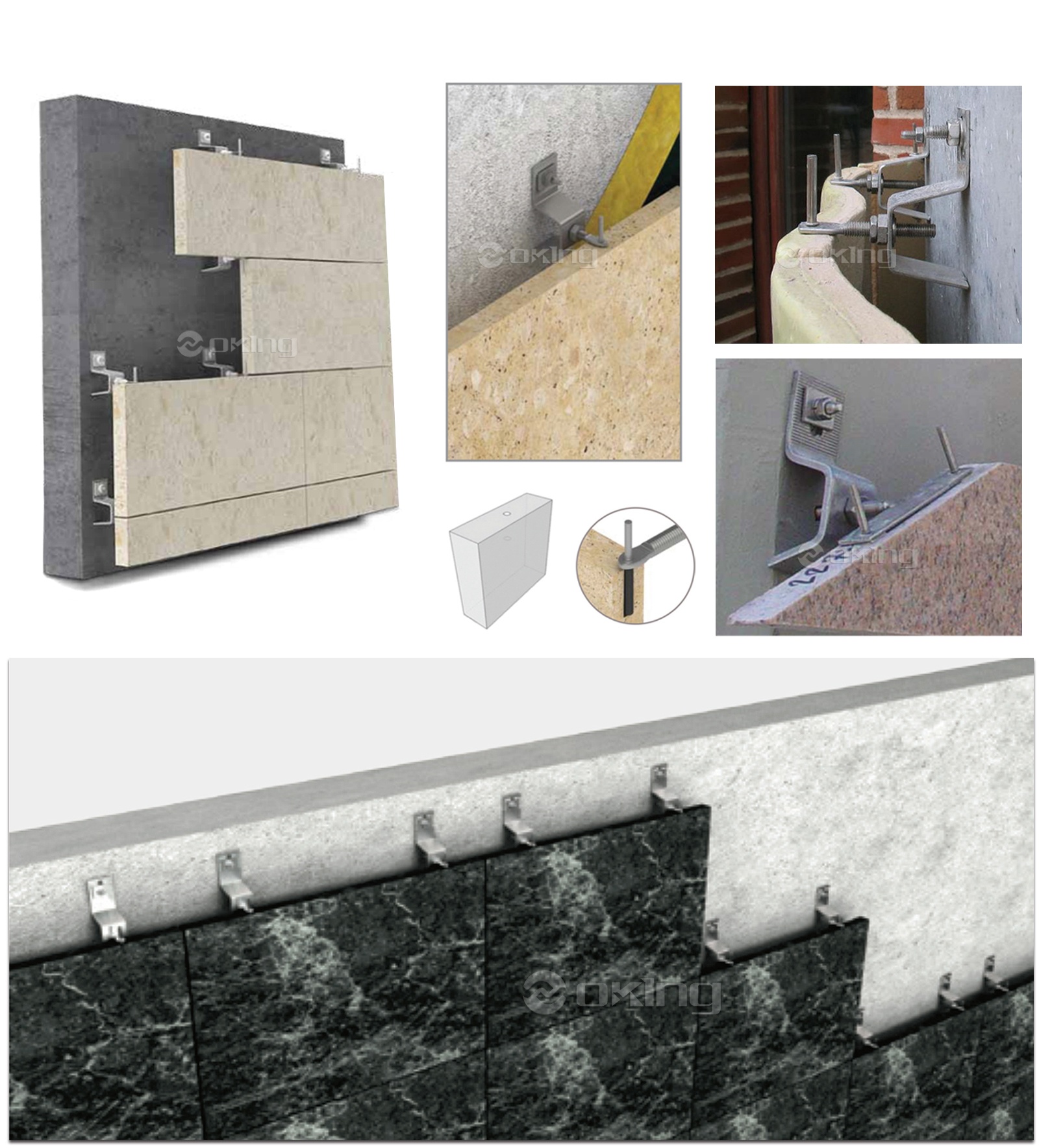

Yatay derzlere montaj Dikey derzlere montaj

●Uygulama

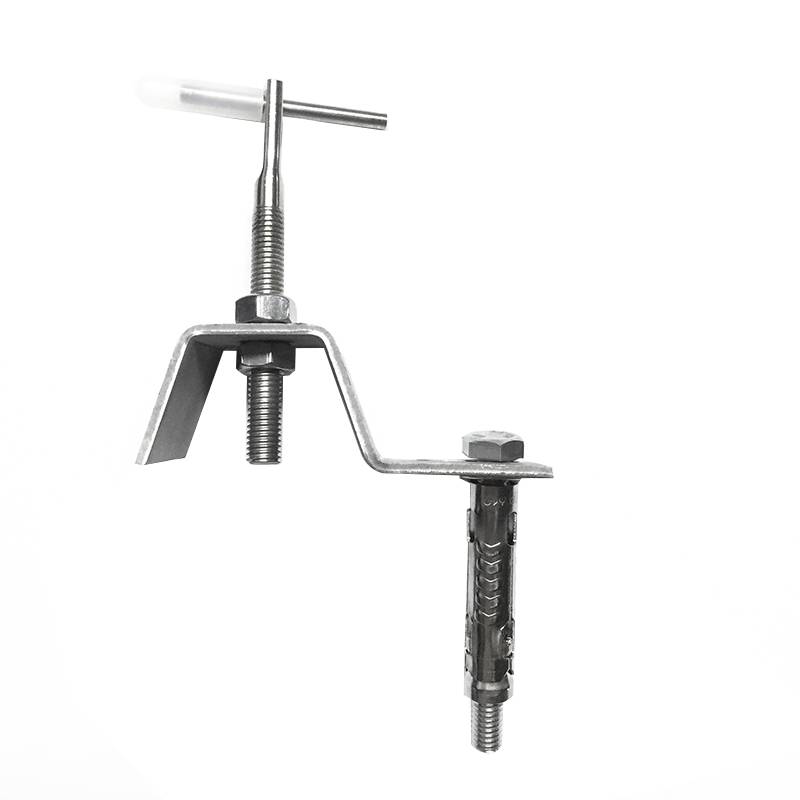

Cıvata ankrajları için uygulama örnekleri Ankrajlar, yük taşıyan duvarlara genleşme cıvataları ile sabitlenir.

Ankrajları izole edilmiş duvarlara sabitlemek için öncelikle izolasyonun kesilmesi gerekir. Sabitlemeden sonra kesilen izolasyon parçası geri yerleştirilmeli ve soğuk köprülemeyi azaltmak için izolasyon parçaları kapatılmalıdır.

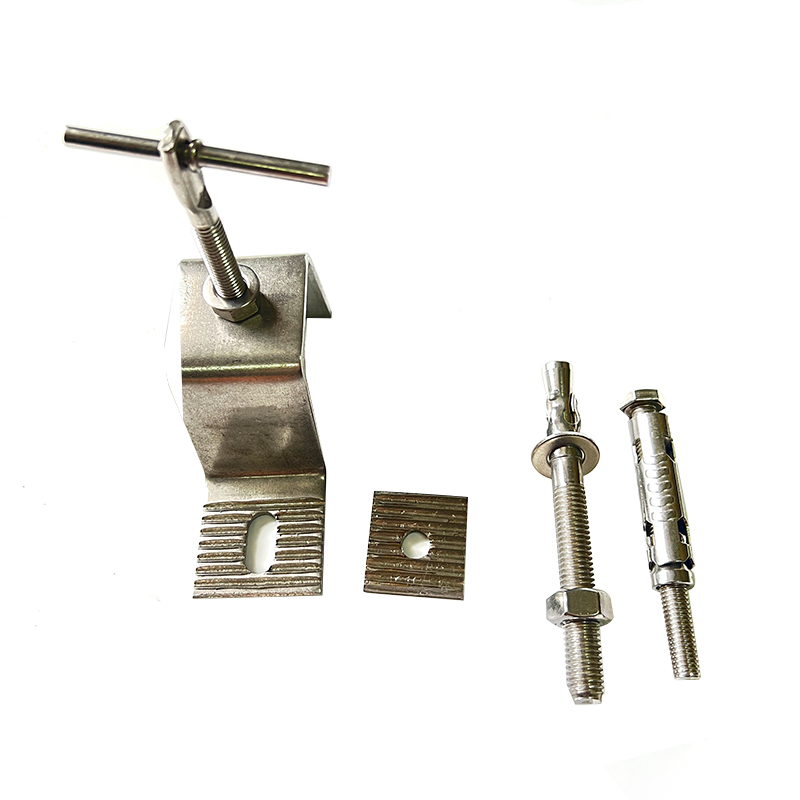

Taş kaplama donanımı

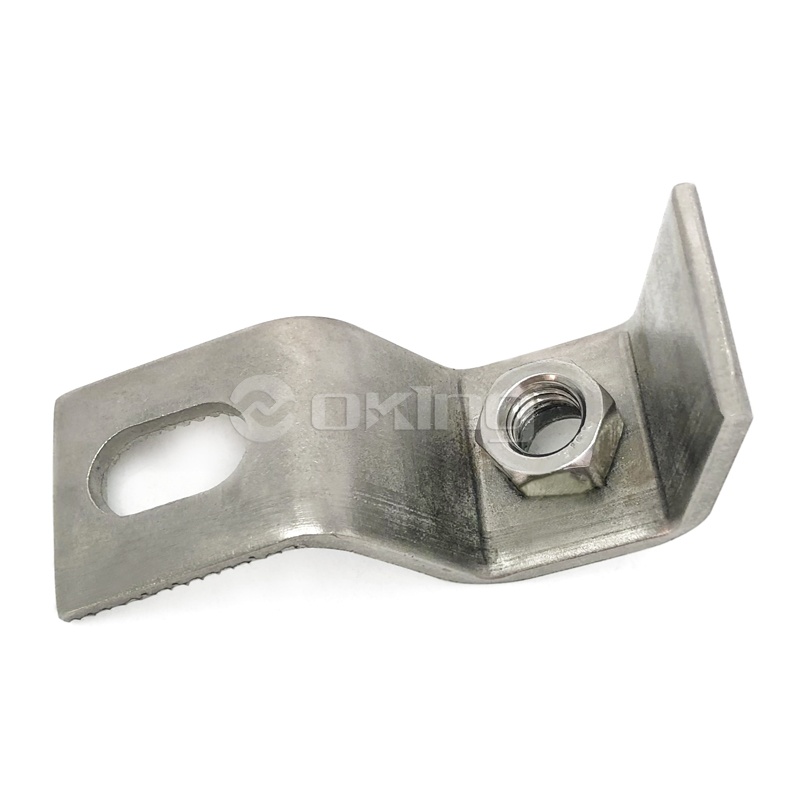

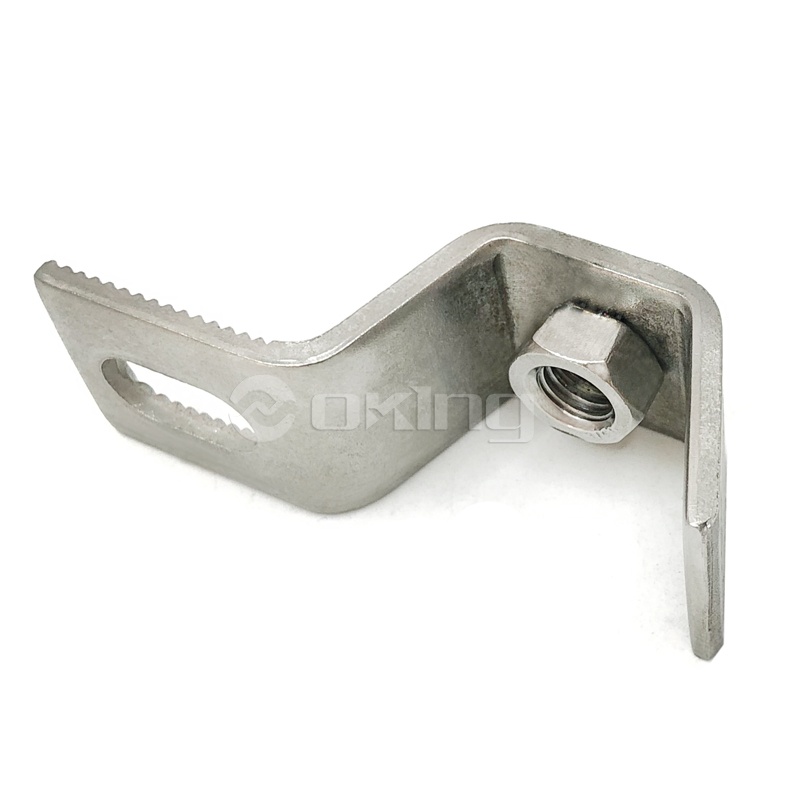

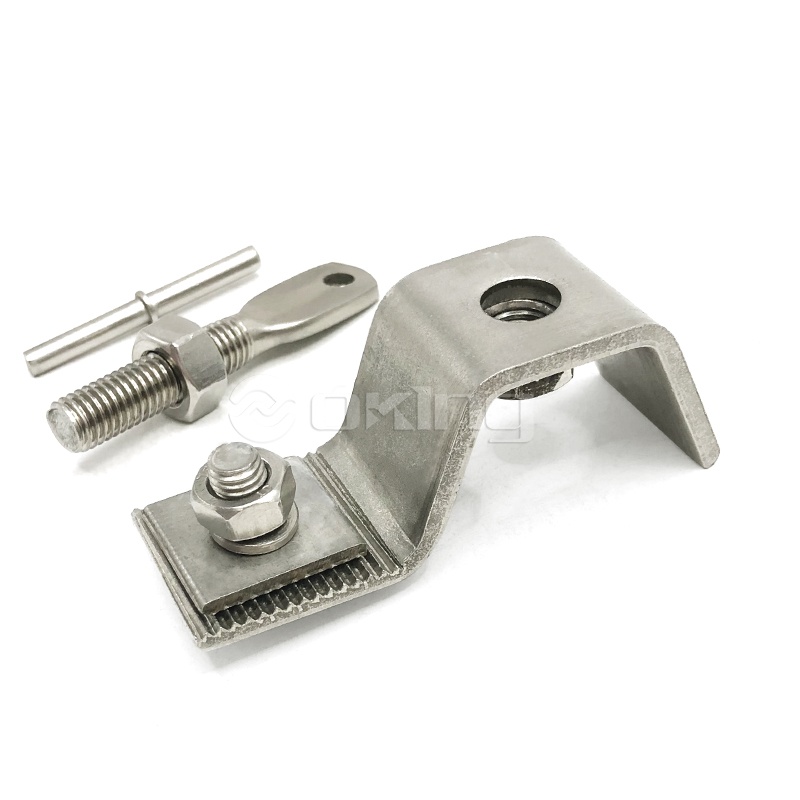

AZZ03 Perçin Somunlu Taş Kaplama Sabitleme Z Braketi

Entegre perçinli somun tasarımı | Z profili geometrisi | Ağır taş desteği

✦

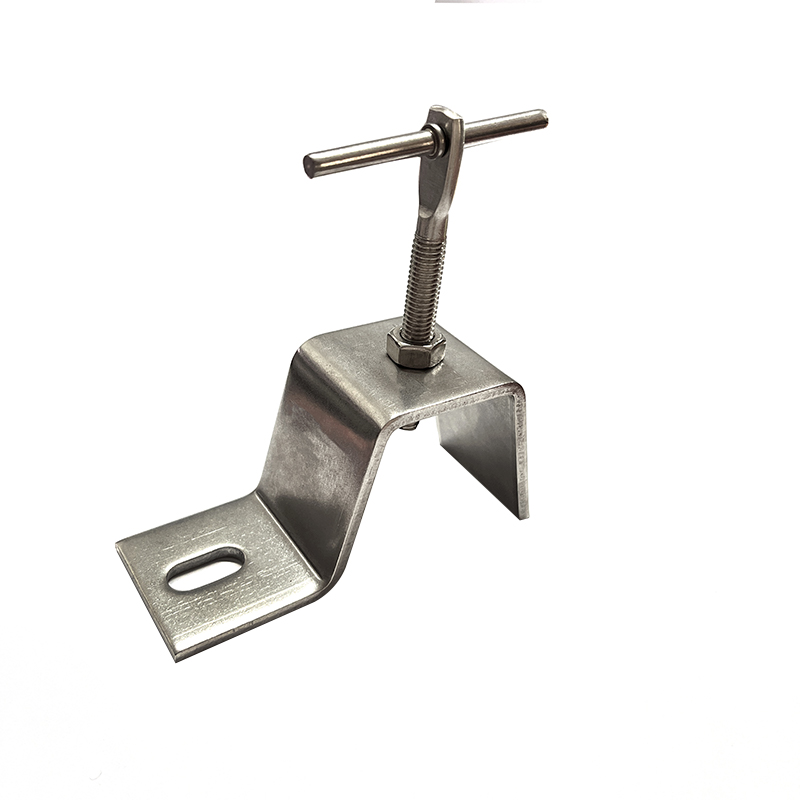

AZZ03 Z Braketi

Perçinli somunlu · Ön montajlı

◈

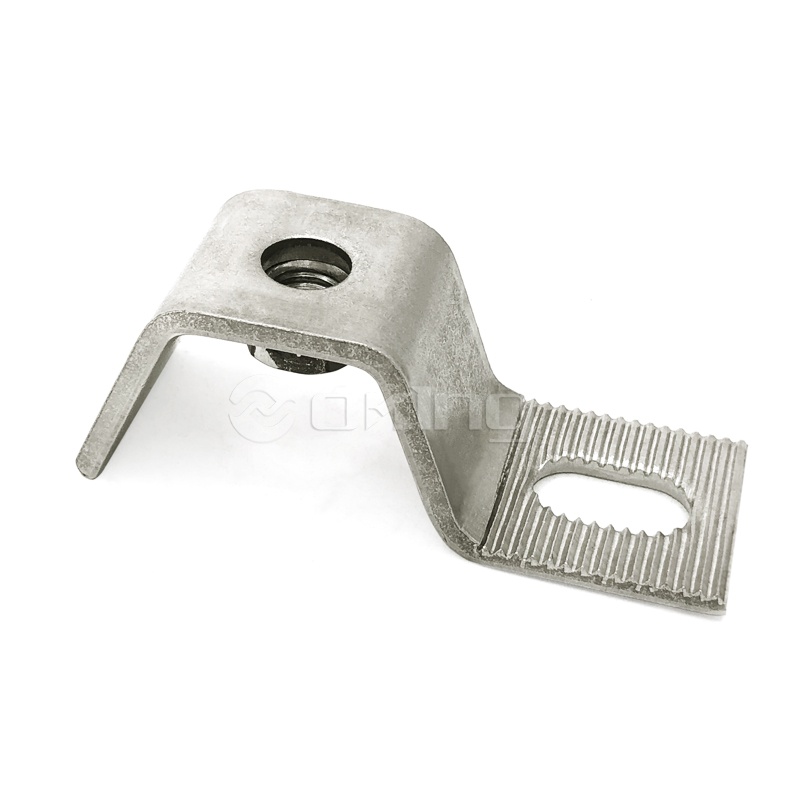

AZZ03 Perçinli Somunlu Taş Kaplama Sabitleme Z Braketi, ağır taş kaplama sistemleri için özel olarak tasarlanmış, önceden monte edilmiş bir destek bileşenidir. Z profili geometrisi, taş panellerin bina alt katmanından kontrollü bir mesafeye konumlandırılmasına olanak tanıyan ofset montaj yeteneği sağlar. Entegre perçinli somun fabrikada brakete takılmıştır, böylece kurulum sırasında ayrı somun yerleştirme ihtiyacını ortadan kaldırır ve sahadaki montaj süresini azaltır. Perçinli somun, panel sabitleme cıvataları için sabit dişli bağlantı sağlayarak tutarlı tork uygulaması sağlar ve sıkma sırasında somunun dönmesini önler. AISI 304 veya 316L paslanmaz çelikten üretilen braket, hem iç hem de dış uygulamalar için tam korozyon direnci sunar. Z-şekli, rüzgar yüklerinden ve panel ölü yüklerinden kaynaklanan bükülme ve burulma kuvvetlerine direnen takviye edici bir ağ içerir. Braket, belirli proje gereksinimlerini karşılamak için çeşitli bacak uzunluklarında ve malzeme kalınlıklarında mevcuttur.

Temel avantajlar

Entegre perçinli somun Fabrikada takılan somun, kurulum sırasında somunların ayrı ayrı yerleştirilmesini ortadan kaldırır. Sahadaki montaj süresini azaltır ve tutarlı tork uygulaması sağlar.

Sabit iş parçacığı güvenliği Perçinli somun cıvata sıkma sırasında dönmeyi önler. Titreşim ve termal döngü altında kelepçe yükünü gevşemeden korur.

Ağır taş kapasitesi Güçlendirilmiş Z profili, braket başına 18 kN'ye kadar taş panelleri destekler. Köşebentsiz tasarım, gücü korurken kompakt profile olanak tanır.

Önceden monte edilmiş delivery Braket ve somun tek bir ünite olarak sağlanır. Bileşen kullanımını azaltır ve bağlantı elemanlarının sahada kaybolma riskini ortadan kaldırır.

Ürün özellikleri

◈ Profil türü Güçlendirilmiş ağ ile Z profili

◈ Perçinli somun boyutu M6 · M8 · M10 · M12 (özel boyutlar mevcuttur)

◈ Malzeme kalınlığı 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm

◈ Bacak uzunluğu 80 · 100 · 120 · 150 · 200 mm (eşit veya eşit değil)

◈ Paslanmaz kalite AISI 304 · AISI 316L

◈ Yüzey kalitesi Saten · Cilalı · Boncuk püskürtmeli · Turşulanmış

Yük kapasitesi referansı

M8 perçinli somun (4 mm braket)

8,5kN

M10 perçinli somun (5 mm braket)

14.0kN

M12 perçinli somun (6 mm braket)

18,5kN

M10 perçinli somun (316L, 5 mm)

15,5 kN

Uygulama senaryoları

Mermer, granit veya kireçtaşı kaplama panelli yüksek bina cepheleri

Yalıtım boşlukları için ofset montaj gerektiren havalandırmalı yağmur perdesi sistemleri

Doğal taş kaplamalı ticari ve kurumsal binalar

Mevcut taş kaplamanın değiştirildiği veya iyileştirildiği yenileme projeleri

316L paslanmaz çelik korozyon koruması gerektiren kıyı mimarisi

◊

Taş kaplama uygulaması

Mermer · Granit · Kireçtaşı

Kurulum ve mühendislik notları

Perçinli somun torku Perçinli somun için maksimum tork: M8 18 Nm, M10 35 Nm, M12 55 Nm. Somunun dönmesini veya diş çıkmasını önlemek için belirtilen torku aşmayın.

Alt tabaka arayüzü Genleşme ankrajları veya içten cıvatalar kullanılarak beton veya çelik alt tabakaya braketin sabitlenmesi. Beton uygulamaları için minimum yüzey dayanımı C20/25.

Panel eki Paslanmaz çelik cıvatalar kullanılarak perçinli somunla sabitlenen taş panel. Paslanmaz çelik dişlerde aşınmayı önlemek için tutukluk önleyici bileşik uygulayın.

Termal konaklama Braket ayağındaki oluklu delikler her yönde ±6 mm hareket sağlar. 1800 mm'yi aşan paneller için ilave hareket derzleri gereklidir.

Sık sorulan sorular

▸ Perçinli somunun standart somun ve pula göre avantajı nedir?

Perçinli somun brakete kalıcı olarak takılır ve kurulum sırasında ayrı somun yerleştirme ihtiyacını ortadan kaldırır. Bu, cıvata sıkma sırasında somunun dönmesini veya düşmesini önleyerek tutarlı tork uygulaması sağlar. Perçinli bağlantı aynı zamanda zaman içinde titreşimin neden olduğu gevşemeye direnen daha güvenli bir bağlantı noktası sağlar. Taş kaplama sistemleri için bu, uzun vadeli panel güvenliğinin iyileştirilmesi ve bakım gereksinimlerinin azalması anlamına gelir.

▸ Perçinli somun brakete nasıl takılır?

Perçinli somun, hidrolik perçinleme işlemi kullanılarak fabrikada monte edilir. Somun gövdesi, braketteki hassas bir şekilde delinmiş bir delikten geçirilir ve kalıcı bir mekanik kilit oluşturmak için kontrollü basınç altında deforme edilir. Bu süreç Jiangsu Aozheng Metal Products Co., Ltd.'nin üretim tesisinde gerçekleştirilir ve tutarlı kalite ve uyum sağlanır. Yerinde perçinlemeye gerek yoktur.

▸ AZZ03 hangi taş panel ağırlıklarını destekleyebilir?

AZZ03, perçinli somun boyutuna ve malzeme kalınlığına bağlı olarak braket başına 18 kN'ye kadar taş panelleri destekler. Yaklaşık 60 kg ağırlığındaki tipik bir 1200 x 600 x 30 mm granit panel için dört adet M10 braket, 5,0'ı aşan bir güvenlik faktörü sağlar. Jiangsu Aozheng Metal Products Co., Ltd. her proje spesifikasyonu için yapısal hesaplamalar ve yük sertifikaları sağlar. Şirket, Amerika Birleşik Devletleri, Almanya, Avustralya, Kanada ve Orta Doğu'daki taş cephe projeleri için AZZ03 braketleri tedarik etti.

▸ Braket hem dikey hem de yatay taş panel yönlerinde kullanılabilir mi?

Evet. Z profili her iki yönde de destek sağlar. Dikey paneller için braket doğrudan alt tabakaya monte edilir. Yatay panel geçişleri için braket 90 derece döndürülebilir veya ek destek açılarıyla birlikte kullanılabilir. Perçinli somunun konumu, farklı panel deliği konumlarına uyacak şekilde özelleştirilebilir. Jiangsu Aozheng Metal Products Co., Ltd., belirli panel düzenleri için braket konfigürasyonunu optimize etmek amacıyla mühendislik desteği sunmaktadır.
